植物装饰墙 园林景观施工图设计基本内容 8页

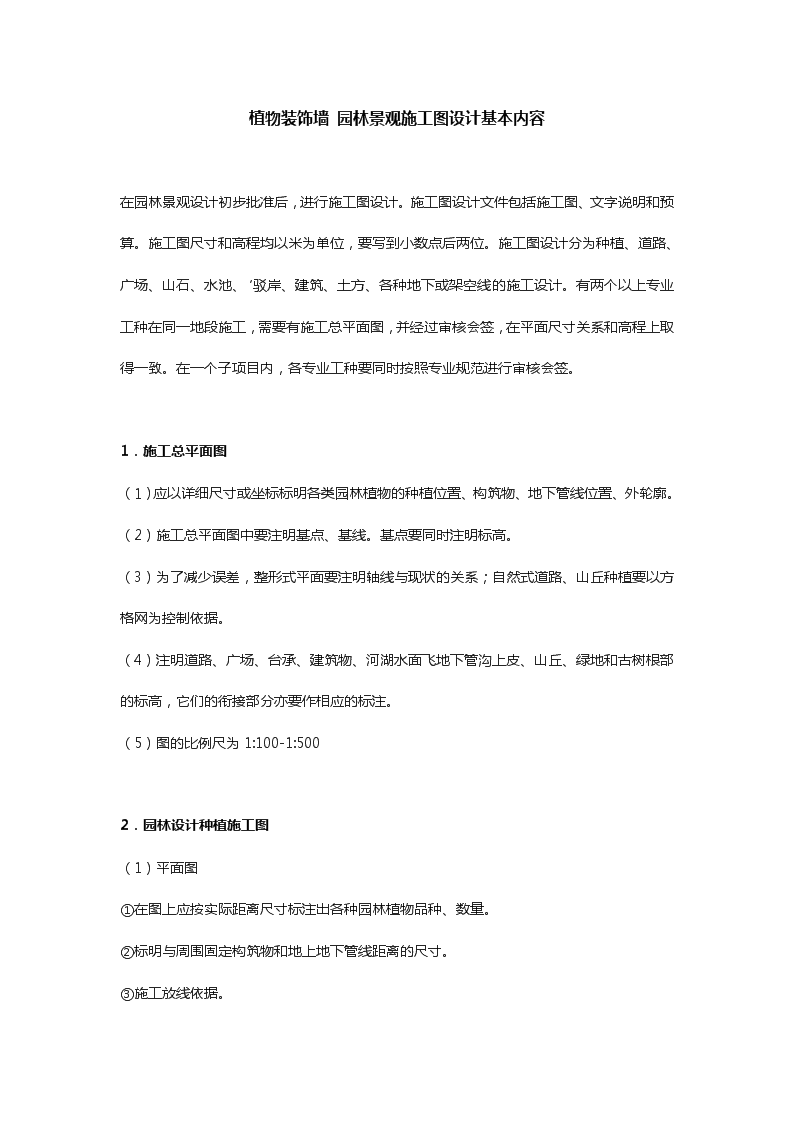

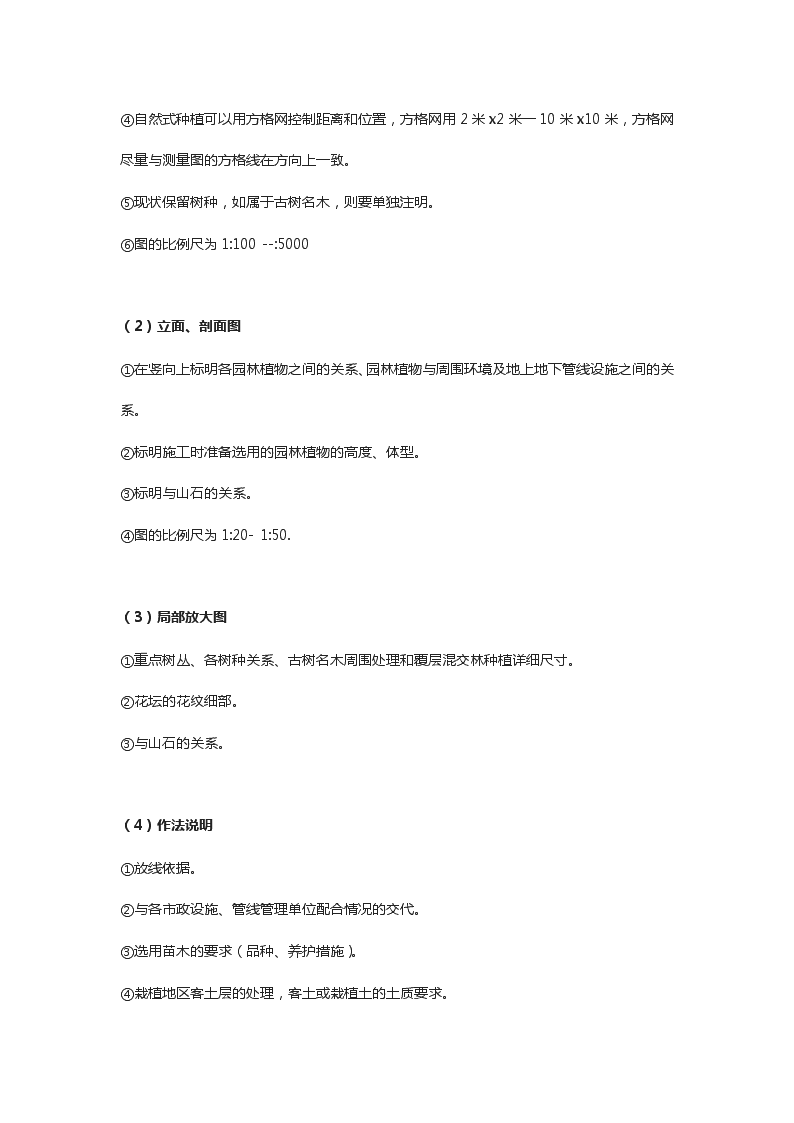

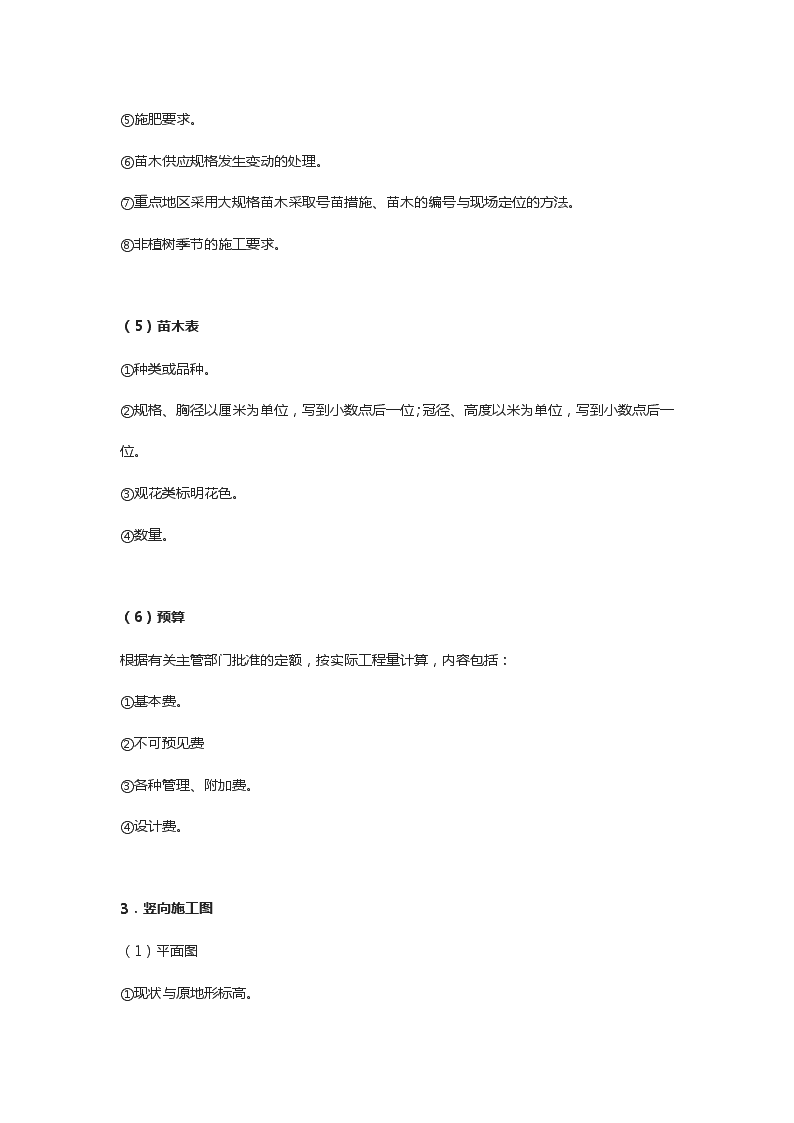

植物装饰墙园林景观施工图设计基本内容在园林景观设计初步批准后，进行施工图设计。施工图设计文件包括施工图、文字说明和预算。施工图尺寸和高程均以米为单位，要写到小数点后两位。施工图设计分为种植、道路、广场、山石、水池、‘驳岸、建筑、土方、各种地下或架空线的施工设计。有两个以上专业工种在同一地段施工，需要有施工总平面图，并经过审核会签，在平面尺寸关系和高程上取得一致。在一个子项目内，各专业工种要同时按照专业规范进行审核会签。1．施工总平面图（1）应以详细尺寸或坐标标明各类园林植物的种植位置、构筑物、地下管线位置、外轮廓。（2）施工总平面图中要注明基点、基线。基点要同时注明标高。（3）为了减少误差，整形式平面要注明轴线与现状的关系；自然式道路、山丘种植要以方格网为控制依据。（4）注明道路、广场、台承、建筑物、河湖水面飞地下管沟上皮、山丘、绿地和古树根部的标高，它们的衔接部分亦要作相应的标注。（5）图的比例尺为1:100-1:5002．园林设计种植施工图（1）平面图①在图上应按实际距离尺寸标注出各种园林植物品种、数量。②标明与周围固定构筑物和地上地下管线距离的尺寸。③施工放线依据。\n④自然式种植可以用方格网控制距离和位置，方格网用2米x2米一10米x10米，方格网尽量与测量图的方格线在方向上一致。⑤现状保留树种，如属于古树名木，则要单独注明。⑥图的比例尺为1:100--:5000（2）立面、剖面图①在竖向上标明各园林植物之间的关系、园林植物与周围环境及地上地下管线设施之间的关系。②标明施工时准备选用的园林植物的高度、体型。③标明与山石的关系。④图的比例尺为1:20-1:50.（3）局部放大图①重点树丛、各树种关系、古树名木周围处理和覆层混交林种植详细尺寸。②花坛的花纹细部。③与山石的关系。（4）作法说明①放线依据。②与各市政设施、管线管理单位配合情况的交代。③选用苗木的要求（品种、养护措施）。④栽植地区客土层的处理，客土或栽植土的土质要求。\n⑤施肥要求。⑥苗木供应规格发生变动的处理。⑦重点地区采用大规格苗木采取号苗措施、苗木的编号与现场定位的方法。⑧非植树季节的施工要求。（5）苗木表①种类或品种。②规格、胸径以厘米为单位，写到小数点后一位；冠径、高度以米为单位，写到小数点后一位。③观花类标明花色。④数量。（6）预算根据有关主管部门批准的定额，按实际工程量计算，内容包括：①基本费。②不可预见费③各种管理、附加费。④设计费。3．竖向施工图（1）平面图①现状与原地形标高。\n②设计等高线，等高距为0.20米一0，5米。③土山山顶标高。④水体驳岸、岸顶、岸底标高。⑤池底高程用等高线表示，水面要标出最低、最高及常水位。⑥建筑室内外标高，建筑出人口与室外标高。⑦道路、折点处标高、纵坡坡度。⑧绿地高程用等高线表示，画出排水方向、雨水口位置。⑨图的比例尺为1:100--1:5000⑩必要时增加土方调配图，方格为2米x2米一10米x10米，注明各方格点原地面标高、设计标高、填挖高度，列出土方平衡表。（2）剖面图①在重点地区、坡度变化复杂地段增加剖面图。②各关键部位标高。③图的比例尺为1:20--1:500（3）作法说明①夯实程度。②土质分析。③微地形处理。④客土处理。\n4．园路、广场施工图（1）平面图①路面总宽度及细部尺寸。②放线用基点、基线、坐标。③与周围构筑物、地上地下管线距离尺寸及对应标高。④路面及广场高程、路面纵向坡度、路中标高、广场中心及四周标高、排水方向。⑤雨水口位置，雨水口详图或注明标准图索引号。⑥路面横向坡度。⑦对现存物的处理。⑧曲线园路线形标出转弯半径或以方格网2米x2米一10米x10米。⑨路面面层花纹。⑩图的比例尺为1:20--1:1000（2）剖面图①路面、广场纵横剖面上的标高。②路面结构：表层、基础作法。③图的比例尺为：1:20-1:500（3）局部放大图①重点结合部。②路面花纹。（4）作法说明①放线依据。②路面强度。\n③路面粗糙度。④铺装缝线允许尺寸，以毫米为单位。⑤路牙与路面结合部作法、路牙与绿地结合部高程作法。⑥异型铺装块与道牙衔接处理。⑦正方形铺装块折点、转弯处作法。#page#5．假山施工图（1）平面图①山石平面位置、尺寸。②山峰、制高点、山谷、山洞的平面位置、尺寸及各处高程。③山石附近地形及构筑物、地下管线及与山石的距离尺寸。④植物及其它设施的位置、尺寸。⑤图的比例尺为：1:20--1:SOo（2）剖面图①山石各山峰的控制高程。②山石基础结构。③管线位置、管径。④植物种植池的作法、尺寸、位置。（3）立面或透视图①山石层次、配置形式。②山石大小与形状。\n③与植物及其它设备的关系。（4）作法说明①堆石手法。②接缝处理。③山石纹理处理。④山石形状、大小、纹理、色泽的选择原则。⑤山石用量控制。#page#6．水池施工图（1）平面图①放线依据。②与周围环境、构筑物、地上地下管线的距离尺寸。③自然式水池轮廓可用方格网控制，方格网2米x2米一10米x10米。④周围地形标高与池岸标高。⑤池岸岸顶标高、岸底标高。⑥池底转折点、池底中心、池底标高、排水方向。⑦进水口、排水口、溢水口的位置、标高。⑧泵房、泵坑的位置、尺寸、标高。（2）剖面图①池岸、池底进出水口高程。②池岸、池底结构、表层（防护层）、防水层、基础作法。③池岸与山石、绿地、树木接合部作法。\n④池底种植水生植物作法。（3）各单项土建工程详图①泵房②泵坑③给排水、电气管线。④配电装置。⑤控制室。
