怎样做好园林景观施工图设计 3页

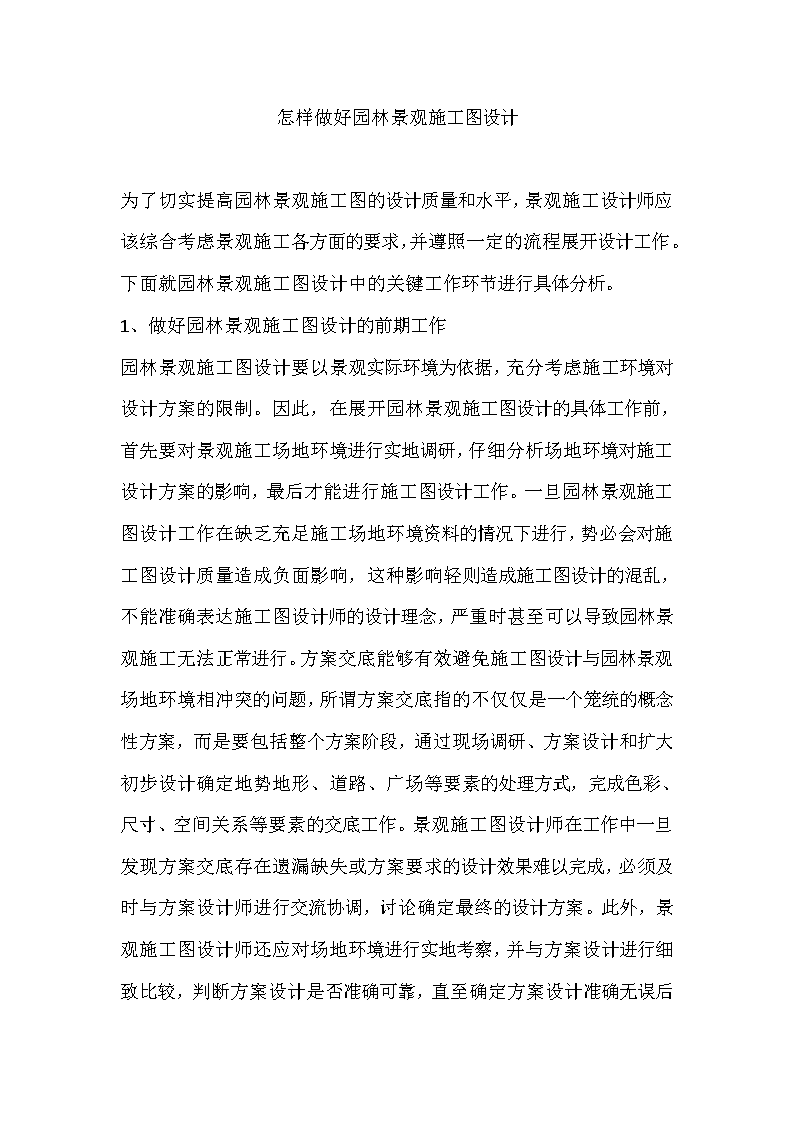

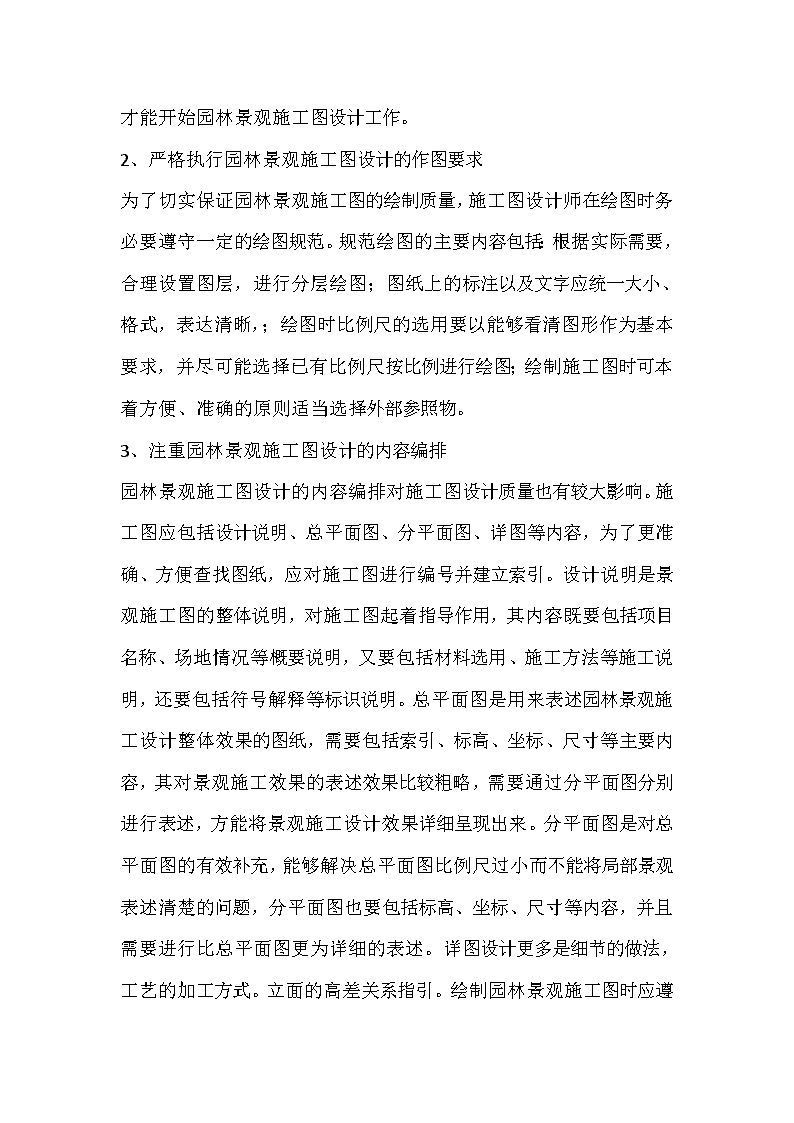

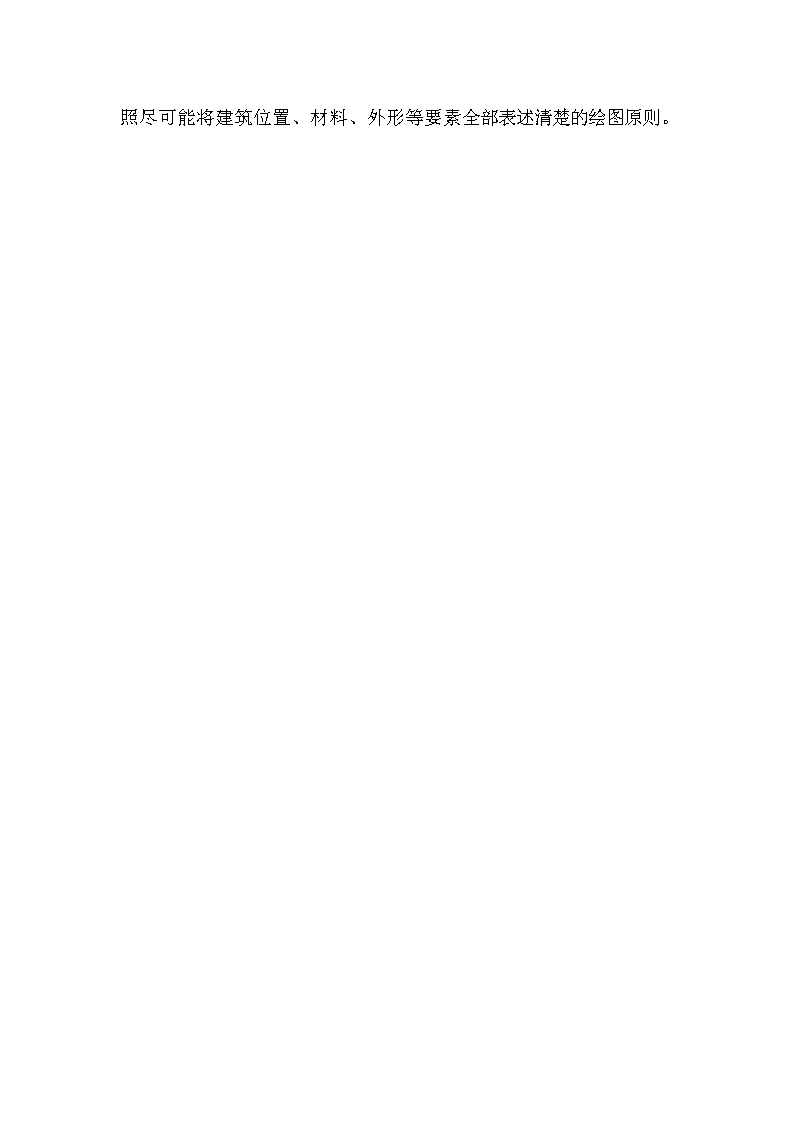

怎样做好园林景观施工图设计为了切实提高园林景观施工图的设计质量和水平，景观施工设计师应该综合考虑景观施工各方面的要求，并遵照一定的流程展开设计工作。下面就园林景观施工图设计中的关键工作环节进行具体分析。1、做好园林景观施工图设计的前期工作\n园林景观施工图设计要以景观实际环境为依据，充分考虑施工环境对设计方案的限制。因此，在展开园林景观施工图设计的具体工作前，首先要对景观施工场地环境进行实地调研，仔细分析场地环境对施工设计方案的影响，最后才能进行施工图设计工作。一旦园林景观施工图设计工作在缺乏充足施工场地环境资料的情况下进行，势必会对施工图设计质量造成负面影响，这种影响轻则造成施工图设计的混乱，不能准确表达施工图设计师的设计理念，严重时甚至可以导致园林景观施工无法正常进行。方案交底能够有效避免施工图设计与园林景观场地环境相冲突的问题，所谓方案交底指的不仅仅是一个笼统的概念性方案，而是要包括整个方案阶段，通过现场调研、方案设计和扩大初步设计确定地势地形、道路、广场等要素的处理方式，完成色彩、尺寸、空间关系等要素的交底工作。景观施工图设计师在工作中一旦发现方案交底存在遗漏缺失或方案要求的设计效果难以完成，必须及时与方案设计师进行交流协调，讨论确定最终的设计方案。此外，景观施工图设计师还应对场地环境进行实地考察，并与方案设计进行细致比较，判断方案设计是否准确可靠，直至确定方案设计准确无误后才能开始园林景观施工图设计工作。2、严格执行园林景观施工图设计的作图要求为了切实保证园林景观施工图的绘制质量，施工图设计师在绘图时务必要遵守一定的绘图规范。规范绘图的主要内容包括：根据实际需要，合理设置图层，进行分层绘图；图纸上的标注以及文字应统一大小、格式，表达清晰，；绘图时比例尺的选用要以能够看清图形作为基本要求，并尽可能选择已有比例尺按比例进行绘图；绘制施工图时可本着方便、准确的原则适当选择外部参照物。3、注重园林景观施工图设计的内容编排\n园林景观施工图设计的内容编排对施工图设计质量也有较大影响。施工图应包括设计说明、总平面图、分平面图、详图等内容，为了更准确、方便查找图纸，应对施工图进行编号并建立索引。设计说明是景观施工图的整体说明，对施工图起着指导作用，其内容既要包括项目名称、场地情况等概要说明，又要包括材料选用、施工方法等施工说明，还要包括符号解释等标识说明。总平面图是用来表述园林景观施工设计整体效果的图纸，需要包括索引、标高、坐标、尺寸等主要内容，其对景观施工效果的表述效果比较粗略，需要通过分平面图分别进行表述，方能将景观施工设计效果详细呈现出来。分平面图是对总平面图的有效补充，能够解决总平面图比例尺过小而不能将局部景观表述清楚的问题，分平面图也要包括标高、坐标、尺寸等内容，并且需要进行比总平面图更为详细的表述。详图设计更多是细节的做法，工艺的加工方式。立面的高差关系指引。绘制园林景观施工图时应遵照尽可能将建筑位置、材料、外形等要素全部表述清楚的绘图原则。
