万科景观施工图制图标准(讨论稿) 23页

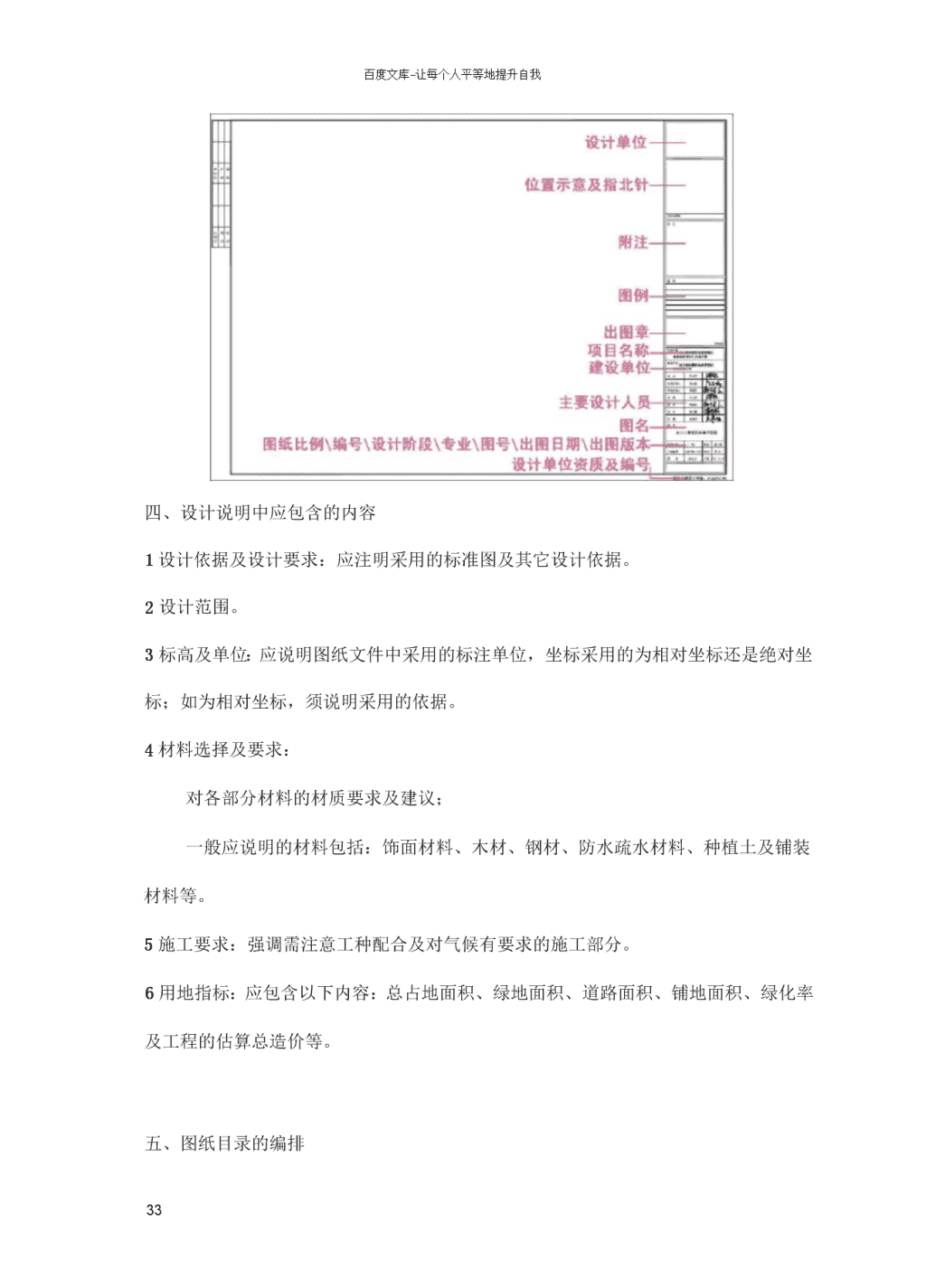

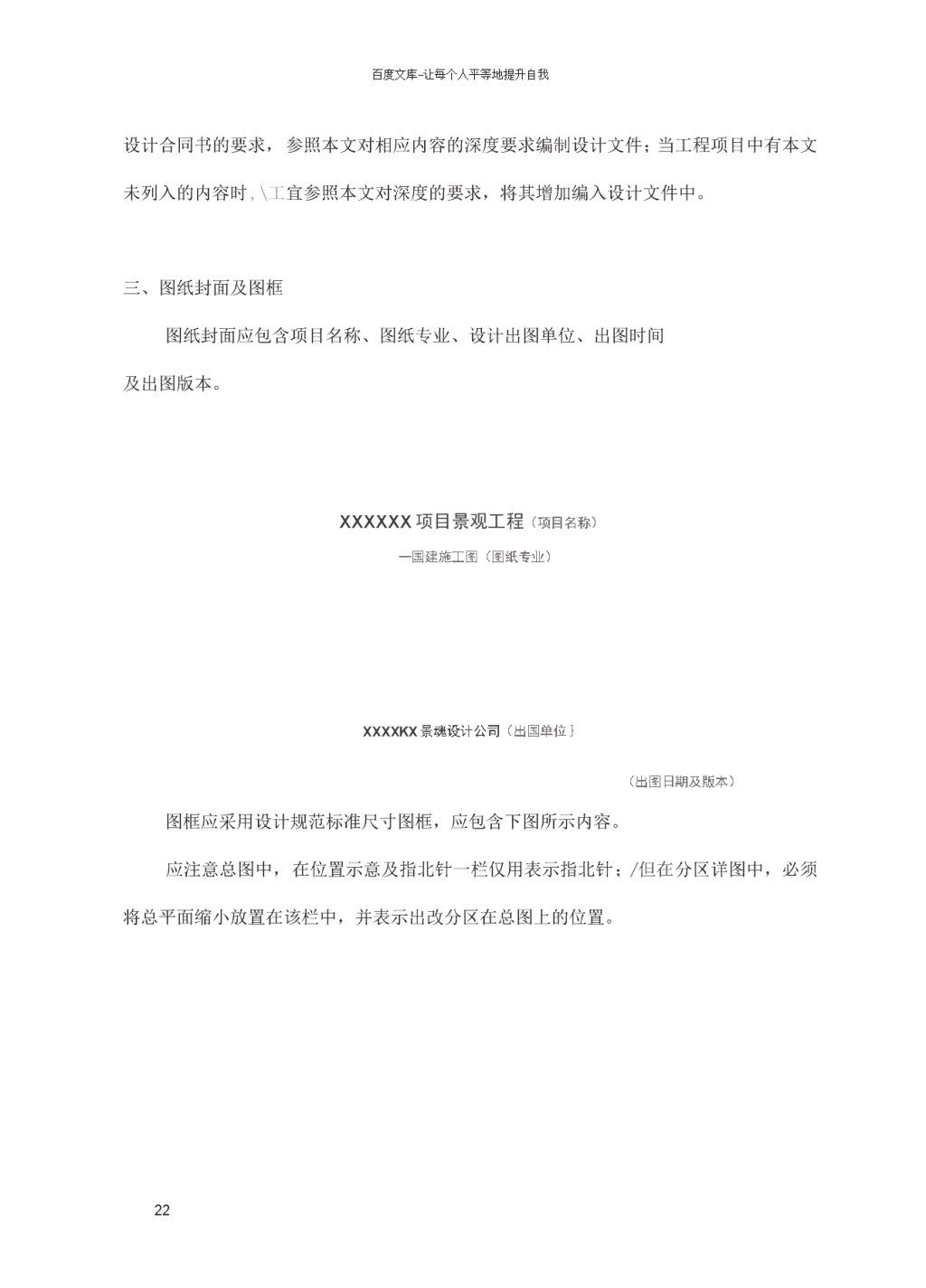

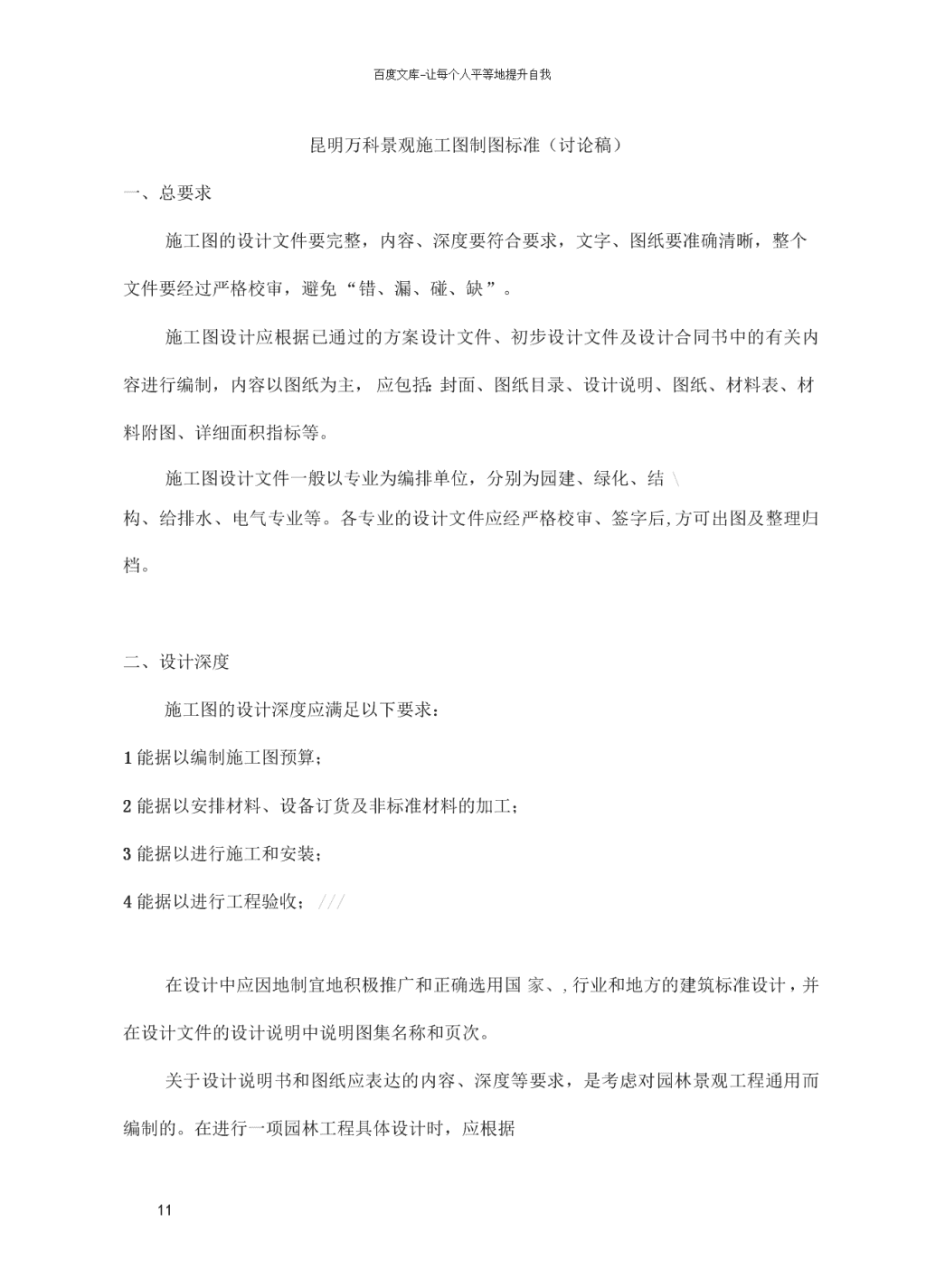

百度文库-让每个人平等地提升自我昆明万科景观施工图制图标准（讨论稿）一、总要求施工图的设计文件要完整，内容、深度要符合要求，文字、图纸要准确清晰，整个文件要经过严格校审，避免“错、漏、碰、缺”。施工图设计应根据已通过的方案设计文件、初步设计文件及设计合同书中的有关内容进行编制，内容以图纸为主，应包括：封面、图纸目录、设计说明、图纸、材料表、材料附图、详细面积指标等。施工图设计文件一般以专业为编排单位，分别为园建、绿化、结\构、给排水、电气专业等。各专业的设计文件应经严格校审、签字后,方可出图及整理归档。二、设计深度施工图的设计深度应满足以下要求：1能据以编制施工图预算；2能据以安排材料、设备订货及非标准材料的加工；3能据以进行施工和安装；4能据以进行工程验收；///在设计中应因地制宜地积极推广和正确选用国家、,行业和地方的建筑标准设计，并在设计文件的设计说明中说明图集名称和页次。关于设计说明书和图纸应表达的内容、深度等要求，是考虑对园林景观工程通用而编制的。在进行一项园林工程具体设计时，应根据11\n百度文库-让每个人平等地提升自我设计合同书的要求，参照本文对相应内容的深度要求编制设计文件；当工程项目中有本文未列入的内容时,\工宜参照本文对深度的要求，将其增加编入设计文件中。三、图纸封面及图框图纸封面应包含项目名称、图纸专业、设计出图单位、出图时间及出图版本。XXXXXX项目景观工程（项目名称）一国建施工图（图纸专业）XXXXKX景魂设计公司（出国单位｝（出图日期及版本）图框应采用设计规范标准尺寸图框，应包含下图所示内容。应注意总图中，在位置示意及指北针一栏仅用表示指北针；/但在分区详图中，必须将总平面缩小放置在该栏中，并表示出改分区在总图上的位置。22\n百度文库-让每个人平等地提升自我四、设计说明中应包含的内容1设计依据及设计要求：应注明采用的标准图及其它设计依据。2设计范围。3标高及单位：应说明图纸文件中采用的标注单位，坐标采用的为相对坐标还是绝对坐标；如为相对坐标，须说明采用的依据。4材料选择及要求：对各部分材料的材质要求及建议；一般应说明的材料包括：饰面材料、木材、钢材、防水疏水材料、种植土及铺装材料等。5施工要求：强调需注意工种配合及对气候有要求的施工部分。6用地指标：应包含以下内容：总占地面积、绿地面积、道路面积、铺地面积、绿化率及工程的估算总造价等。五、图纸目录的编排33\n百度文库-让每个人平等地提升自我图纸目录中应包含以下内容：项目名称、设计时间、图纸序号、图纸名称、图号、图幅及备注费/\图纸目猛学4:1,斜（UNMWro2LJ-L.]11Kl目和一coJ吩，2量垄.E寸2丁004Ur-1fcljslf-n■：F,g.i即ITC05U-L1铲ifi咽U-L二[■■M!!I.11rilFiUT."rirKA口LilQ[J4',M才.总i|jj11'1；■■1i>*T门U'LIid乩，***・1A?ULI-1IAlJjfe.iltfiA7ULI,占3U-Ul-1tAQIUStfllU1l-i।m'jpL,才y1!■*―中4网JIT附近Ul-III-/第1f1耳rkjUl->1IL-4口F，士？u-邓£・7".2-用二UI-IP--UI-IJ.Ui-II;-?-.Tf-UI-■/14*UH士生；i-■»F-UKAIrflCAIUtIUT'll*Ul-J.UKUi-J.Il-占海Ul-炉**1BkTH?■甚修■i：+a（Ui-J：4-rFl-wmtor.njLH■JUiw上（注：上图以园建图为例，其中LNG部分为目录及说明、LP部分为总图部分、LD部分为分区详图部分、PD部分为通用图部分）图纸编号时以专业为单位，各专业各自编排各专业的图号；对于大、中型项目，应以以下专业进行图纸编号：园建、绿化、建筑小品、园建结构、给排水、电气、物料表及材料附图等；对于小型项目，可以以下专业进行图纸编号：园建、绿化、结构、给排水、电气等。六、园建专业所有图纸均应在图下方标明该图名称及序号、/比例，不能应该图纸上仅有一个图面而忽略图标。44\n百度文库-让每个人平等地提升自我总图部分应包括以下内容：总平面图、分区平面图、竖向设计图、放线定位图、铺装平面图、索引图等。1总平面图\总图一般绘制在A1或A0图纸，图纸比例一般为1:500,1:1000总平面图中应包括以下内容：(1)建筑物的编号，建筑物、构筑物、出入口、围墙的位置；建筑物及构筑物在总平面图中采用轮廓线表示，采用粗实线；(2)停车库(场)的车位位置，绿化、小品、道路及广场的位置示意；当有地下车库时，地下车库位置应用中粗虚线表示出来；小品中的花架及景亭应采用顶平面图在总平面图中示意；(3)检用粗虚线将用地红线表示出来(根据项目需要标示绿线和蓝线)；\/(4)广场、小品及构筑物的名称；/(5)指北针，绘图比例，总图区域标示；/2总平面索引图\/对于复杂、面积较大的景观工程，应采用分区将整个工程分成若55\n百度文库-让每个人平等地提升自我干个分区，分区范围用粗虚线表示，分区划分方式可遵循图纸放大比例要求，也可根据现场地块情况进行分区。分区名称宜采用大写英文字母或罗马字母表示。并将分区索引到各分区详图。设计时应将各分区中相同的做法进行归纳总结,\如沥青道路、相同小园路以及标准设施等做法，统一整理成为通用图集、并在总平面索引图中进行索引。\\索引图应注意，若需索引部分为一片区域或平面样式，需用粗虚线将该范围框选进行索引；若索引剖面，需剖切符号标明剖切位置；立面则采用立面符号。绝不允许索引图显示平面索引，详图显示立面或剖面等不对应情况出现。索引号参考如下：(该索引号表示索引为：详图中的序号1图纸,该图名称为标识形象景观区详图)竖向设计图中应包括以下内容：(1)建筑物、构筑物的室内绝对高程，以及室内外相对标高；(2)场地内的道路(含主路及园林小路)标高、道牙标高，道路标高标注于道路交叉口中线交叉点以及道路转弯处中心线位置，必要时66\n百度文库-让每个人平等地提升自我标明道路纵坡坡向及坡度，同时应在图纸上备注或在设计说明中说明道路横向排水方式(即单坡排水还是双坡排水)、坡向及坡度；广场控制点标高，绿地标高，小品地面标高，花池树池标高，水景水面标高及水底标高，台阶踏步标高等，'广场应标明排水方向及坡度；(3)道路转折点、交叉点、起点、终点的标高；排水沟及雨水算子的标高；\\(4)绿地内微地形的标高；(5)用坡面箭头表示地面及绿地内排水方向及找坡坡度；、、(6)指北针，绘图比例，指北针应采用风玫瑰指北针；在竖向设计图中，可采用绝对标高或相对标高表示；规划设计单位所提供的标高应与园林设计标高区分开，园林设计标高应依据规划设计标高而来，并与规划设计标高相闭合；可采用不同符号来表示如绿地、道路、道牙、水底、水面、广场等标高。1+1905.6套算标高一■二会:建筑・内•际■/▼±0.000/、—水■水面及池层标高/+1905.0BL/_I——翌向搜城/4总平面定位图/总平面定位图应结合网格定位、坐标定位及尺寸定位3种方式进行定位。77\n百度文库-让每个人平等地提升自我网格定位应找准起始点，一般以建筑轴线为基点，根据场地大小需要进行放线，网格间距一般为/10m。网格定位的目的是为了在图纸中快速测算距离宽度。坐标定位一般与尺寸定位结合使用。坐标点应定位图中重要点位，如建筑轴线，市政道路交接点等，再通过与坐标点的相对关系进行定位。/放线网格及定位坐标如采用相对坐标，为区别于绝对坐标，相对坐标用大写英文字母A、B表示；相对坐标的起点宜为建筑物的交叉点或道路的交叉点。尺寸标注单位可为米或毫米，定位时应采用相对坐标与绝对尺寸相结合进行定位。总图尺寸一般采用单一尺寸标注，仅标注个各构筑物的总长度及宽度等。当绘图比例大于1:200,图纸不需进一步放大细化时，须标注三层尺寸，即铺装分割等细节尺寸，各构筑物间距以及总尺寸。88\n百度文库-让每个人平等地提升自我放线定位应图中应包括以下内容：(1)路宽大于等于4米时，应用道路中线定位道路；道路定位时应包括：道路中线的起点、终点、交叉点、转折点的坐标，转弯半径，路宽(应包含道路两侧道牙)。对于园林小路,％原则上可用道路一侧距离建筑物的相对距离定位，如图纸比例允许仍采用中心线定位的方式，路宽已包含路两侧道牙宽度。/(2)广场控制点坐标及广场尺寸；\(3)小品控制点坐标及小品的控制尺寸；\\(4)水景的控制点坐标及控制尺寸；\、(5)对与无法用标注尺寸准确定位的自由曲线园路、广场等，应做该部分的局部放线详图，用放线网表示，但须标注明控制点坐标；(6)指北针、绘图比例；(7)图纸说明中应注明相对坐标与绝对坐标的关系；\5铺装平面图铺装平面图中应包括以下内容：(1)铺装道路的材质及颜色；(2)铺装广场的材质及颜色；/(3)道牙的材质及颜色；(4)铺装分格示意；\//(5)对不再进行铺装详图设计的铺装部分，/应标明铺装的分格、材料规格、铺装方式，铺设尺寸，并应对材料进行编号99\n百度文库-让每个人平等地提升自我二―g办50/杂色雨和石平贴/引除幡叫坡,上（二）详图如总图所述，详图即为总图图纸比例下无法叙述详尽，即将其放大尺寸进行详细设计。详图应遵循制图规范。详图图号应以一个分区为一个序列图号，或以个构件作为一个序列图号。便于施工时图纸整理。以一个分区为例做详图，如该分区平面图图号编制为，即为分区1详图，则该分区内所有分区平面图（竖向、定位、铺装、索引）编号为，，以此类推。好财6T1王MH融用昌京蜒012L&-J01-1013IJJ-1.0I-2期/聊磁A20T4OLfll-3训臼期4—戏A2QT5UJ-1.01-1A2分区1索引出的剖面或构件，图纸编号编制为，，以此类推。如索引出的剖面或构件做法不能在一张图纸上表达完整的，则在该编号后增加、等图纸，每个剖面或构件图纸均要求在一个图纸序列下编排。017LD-1.&2士人X解再则-A2018LD-1.K-I主人“躯州国A2019Uhl.U1口11乳疝.萌用二A2划LB-1.04生人“啦”青三A2021LD-L05iADttE4£IB.,022LB-L06耨住麻如大棚A2其他分区图号序号编排为、，以此类推。//详图图纸的有序编制，有利于现场施工时图纸的运用。详图图面通常会绘制2个以上的大样图，因此图纸上每一个大样图均需要编排序号，并将序号反图号中，便于查找。1010\n百度文库-让每个人平等地提升自我1、分区详图分区详图应包括分区平面图J分区索引平面图、分区竖向平面图、分区定位平面图、分区铺装平面图、及节点大样详图等。因分区详图的比例放大，应尽可能的将施工图细节表达清楚。(1)如设计包含的内容不多不复杂的情况下，可将分区平面图及//索引图绘制在一张图上，但应清晰表达设计中所涉及到的所/’有构成及布品等名称。索引必须与大样详图对应准确，索引圈示的为平面，大样反应的也将位平面；同理索引剖面对应详图剖面；索引立面对应详图立面。索引应统一标注在图纸左右两侧，便于查找。2、分区竖向平面图应在总平面竖向图的基础上更为详尽对产地竖向进行表示。(1)道路标高、/标明道路交接点标高，直线道路标识两端标高，曲线道路标示各圆弧两端标高。如道路纵坡坡度大于5%时，必须注明坡度及坡向。1111\n百度文库-让每个人平等地提升自我道路如设置立道牙，详图中应标示说明为露出地面多高的立道牙。(2)场地标高：/\场地标高应根据场地排水方向进行标高标示，标示排水面最高点及最低点，并标示场地排水方向及坡度；场地(3)构筑物标高：构筑物一般标示顶面标高，详图中所有高出地面的构筑物均应标示清楚其标高。\如构筑物坐落在绿地上，应同时标注出基面及顶面标局。(4)水体标高：人工水体标高应同时标注出水面及水底标高，自然水体标示水面标高。1、分区定位平面图：//分区定位平面图一般采用坐标定位结合尺寸定位的方式，不适用网格进行定位，图纸比例不得小于1:200。1212\n百度文库-让每个人平等地提升自我坐标定位，坐标点标注建筑轴线，或主要道路起始点,或根据尺寸定位需要进行选择。详图中的尺寸定位必须定位三层尺寸，即铺装分隔等细节尺寸、道路广场构筑物的间距尺寸、总长度总宽度尺寸。1、分区铺装平面图：分区铺装平面应标注清楚每一种铺贴的名称、规格、及铺贴方式，由于各地对材料命名不同，为了便于分辨材\料品种。图纸材料名称统一用颜色+材料种类的方式命名,如芝麻黑花岗岩，统称黑色花岗岩。\面材样式统一为：荔枝面、火烧面、机切面、波打面\（手凿面、自然面）、光面、拉丝面（拉丝面应给出拉丝宽度大样）\/图纸应统一制作材料表并附图片，便于施工过程送样定样。序号材料编号材料名称面材样式规格附图1313\n百度文库-让每个人平等地提升自我1、节点大样详图：\详图图纸设计必须绘制完整的场地剖面或构筑物剖面，标示清楚场地关系，如标高关系，尺寸距离关系。完整场地剖面要求有绝对标高标示、平面宽度尺寸关系、竖向高度尺寸关系以及剖视的构件名称。在图纸比例允许的情况下，可标注工程做法，图纸比例小于1:50的，须将工程做法索引为大样图进行表达。大样图绘制比例一般不小于1:50,设计做法应考虑施工可实施性及成本控制因素。(1)景墙大样控制：、长度l(m)高度h(m)宽度w(m)压顶厚度(mm)1414\n百度文库-让每个人平等地提升自我ln3mh>w<100ln3mMhnm190错位交接14Asehnm2\90斜角交接M1515\n百度文库-让每个人平等地提升自我490-180平角交接//\Z/£；l-MnwilOQilitfei史5<90平角交接Z/'、r/7JLfIfiOmm花池设计中尽量少采用斜角交接的方式，如设计效果需要必须采用的，必须附注说明压顶材料必须厂家加工，不得现场加工。(3)台阶大样控制：室外台阶踏步材料，厚度必须大于等于50mm，并倒半径10mm以上圆角或10mm以上斜角。台阶踏步必须出挑20-50mm。1616百度文库-让每个人平等地提升自我1616百度文库-让每个人平等地提升自我(三)通用图沥青道路做法:1616\n百度文库-让每个人平等地提升自我1717百度文库-让每个人平等地提升自我M布,核同状如副釉厨。,5L/m2DMC拗糕325M6捌新月需相园路做法:aK电骷U见S1M；首“/倒加祖耀&剂才，木附24罩『杼率恸用4匕鼻.园――跚法室外300宽标准踏步做法:4ft♦何士十2不rHF^*±n*t?士万中七厂135二150-20D15D-W100-150100^150上2250-«0200-550V;3-!CO1to-jOC10G-7Xa1717\n百度文库-让每个人平等地提升自我1818百度文库-让每个人平等地提升自我(“Sihl3tdT>lbr-r-.i*2j-irr3,「苏・Ml”1818百度文库-让每个人平等地提升自我打.一停车场做法:回L★叵中cr，仁」।ICOItl^lll：111i=dlIII川IIIIIII工加隼层150C25索那K土R1DM6寓疝讼步剧膝・*土步去1妊95月11乱号，吩S+30孑I•-54看号亲240X12CX60蠹也姚家财1818百度文库-让每个人平等地提升自我1818百度文库-让每个人平等地提升自我汀步做法:停车位标准段更面大样图1818\n百度文库-让每个人平等地提升自我1919百度文库-让每个人平等地提升自我1919百度文库-让每个人平等地提升自我1919百度文库-让每个人平等地提升自我草地订步剖面区战…杵㈱财.过姓帖艇80Vl20rnmtH.1919百度文库-让每个人平等地提升自我1919百度文库-让每个人平等地提升自我道牙做法:；UT"厘iCH=ISIWjlW-*414VflVKiW>t«“❸WJttisr“irtiM2C>S1M，C1—遍一Ij-W喜怦款於料而里面梧决接里隔瑜时1919\n百度文库-让每个人平等地提升自我百度文库-让每个人平等地提升自我隐形消防车道做法:百度文库-让每个人平等地提升自我百度文库-让每个人平等地提升自我E立卷且虫£国才好|4ft,W三升图咫匕■二上JLK，Ei5旧4几25SWM"山柿丸网"(/12tM**Mq101pt*.山林百度文库-让每个人平等地提升自我百度文库-让每个人平等地提升自我排水沟做法:加，。二二J-'III林沟大样I年水4丁花二I七、绿化专业“上■!畜Kk/触”MMliI・4f******点・事上属门卜前・苞¥九洎七忸*1谆，,加AilrAV/,Ci3»C15*iLtl>—绿化专业图纸必须包括,图纸目录、绿化设计说明、标准种植详图、苗木表、绿化总平面图、乔木配置平面图、灌木配置平面图、地被配置平面图、配置剖面图及配置立面图。百度文库-让每个人平等地提升自我绿化图纸比伤J必须大于1:200,根据绿化种植品质的提高，图纸比例相应放大，进行更为精细化的设计。1、图纸目录图纸目家升+嚷学压嚷1O-0,U腌A2/~2~月#A2•jLP-UIG髓*」*可A24LP-LflB-1A25IMJIfi-2也值A2\n百度文库-让每个人平等地提升自我6LF-I.WJ-3林也二A27LPd.06-iA281P-LA6-5*制靛孑S¥AD&A0,10LM*才粳尸批A011U1-1.(164"*■7.Dm株1具有支神fl-£»i«i：0MtoSO-eOcmpiS.OS.Dn,M15.O-6,0m411#ritC@Mto3g+Dcm・7.g&M,*懦5,0-&Qti464ftK.flZO7IXa^crJFi.XA.支％6,g；.C/姝1AwN"@周陶50*6)口鼻7,卜&JrlJI，5gB.0n殊口e4MMO*与30-4上广岛6.卜/.Jn,是的.如6/-口殊~b~7M►黜痢_*«®30-40cm,18,49cm,铢}明,持8虹的.,野U?5t鼻工终乱》飞品看Jg5.Ue楠r1分机史好c州fC雷15*-118c(n?.Dim,l#3.O*4,0rr端12IC箪叶就1®火厂署5.卜汇；〕E,北需，丸3,2rr林2、绿化总平面图\2323\n百度文库-让每个人平等地提升自我绿化总平面图绘制，目的在于整体了解绿化区域分片情况，给予看图者总体印象。因此需区分图中乔木和灌木球，乔木和灌木应采用不同粗细的线形表示。1、乔木配置平面图\乔木配置图除标注乔木品种外，必须对大规格乔木，或重点配置位置乔木进行坐标定位或相对尺寸定位。2、配置剖面图及配置立面图。绿化配置必须给出配置剖面及立面图，便于施工时理解种植要求。重点区域需进行单独设计，绘制种植剖面及立面；其他区域，可归纳种植类型，已通用图的形式出现。2323
