某大厦室外景观工程施工组织设计施工 41页

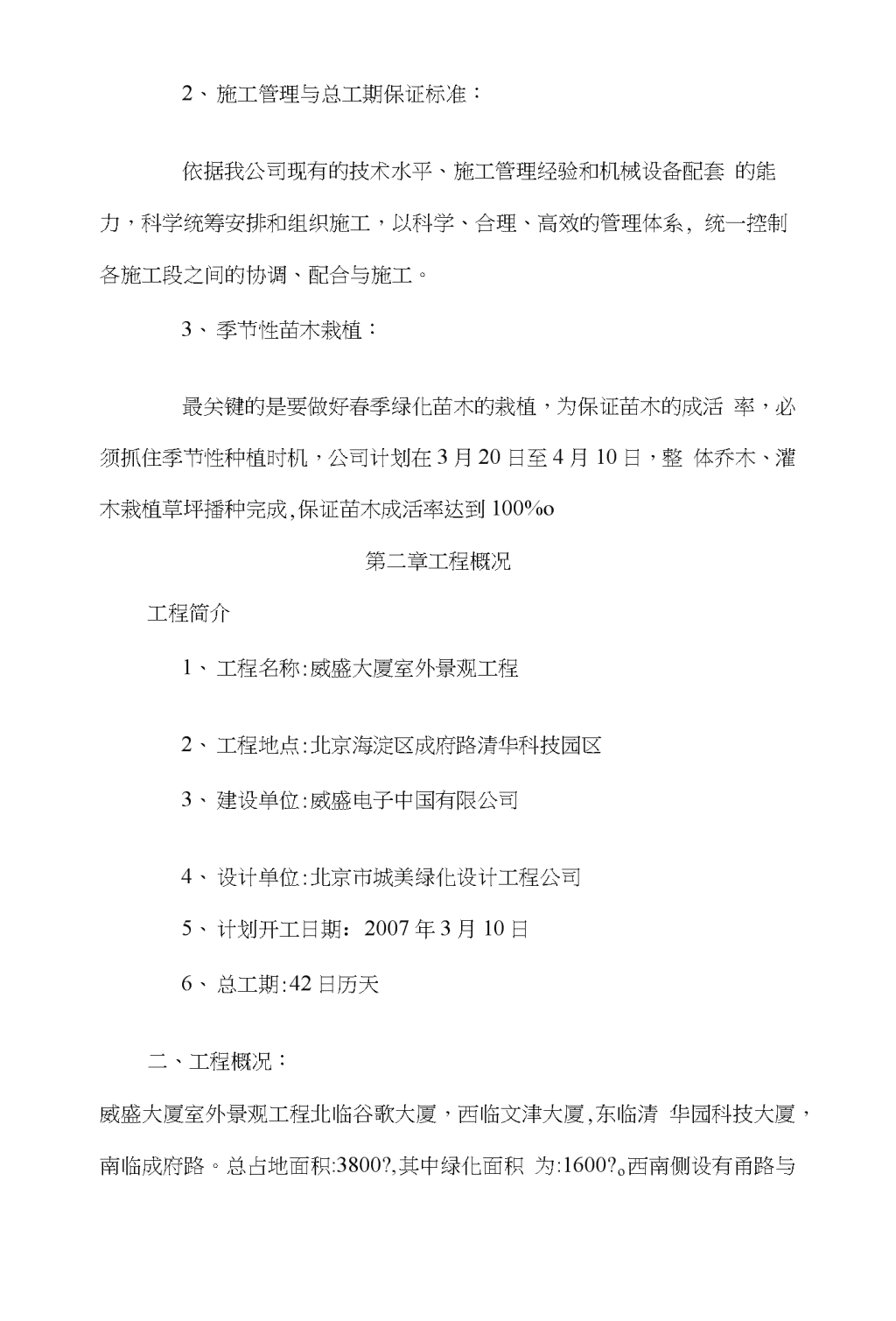

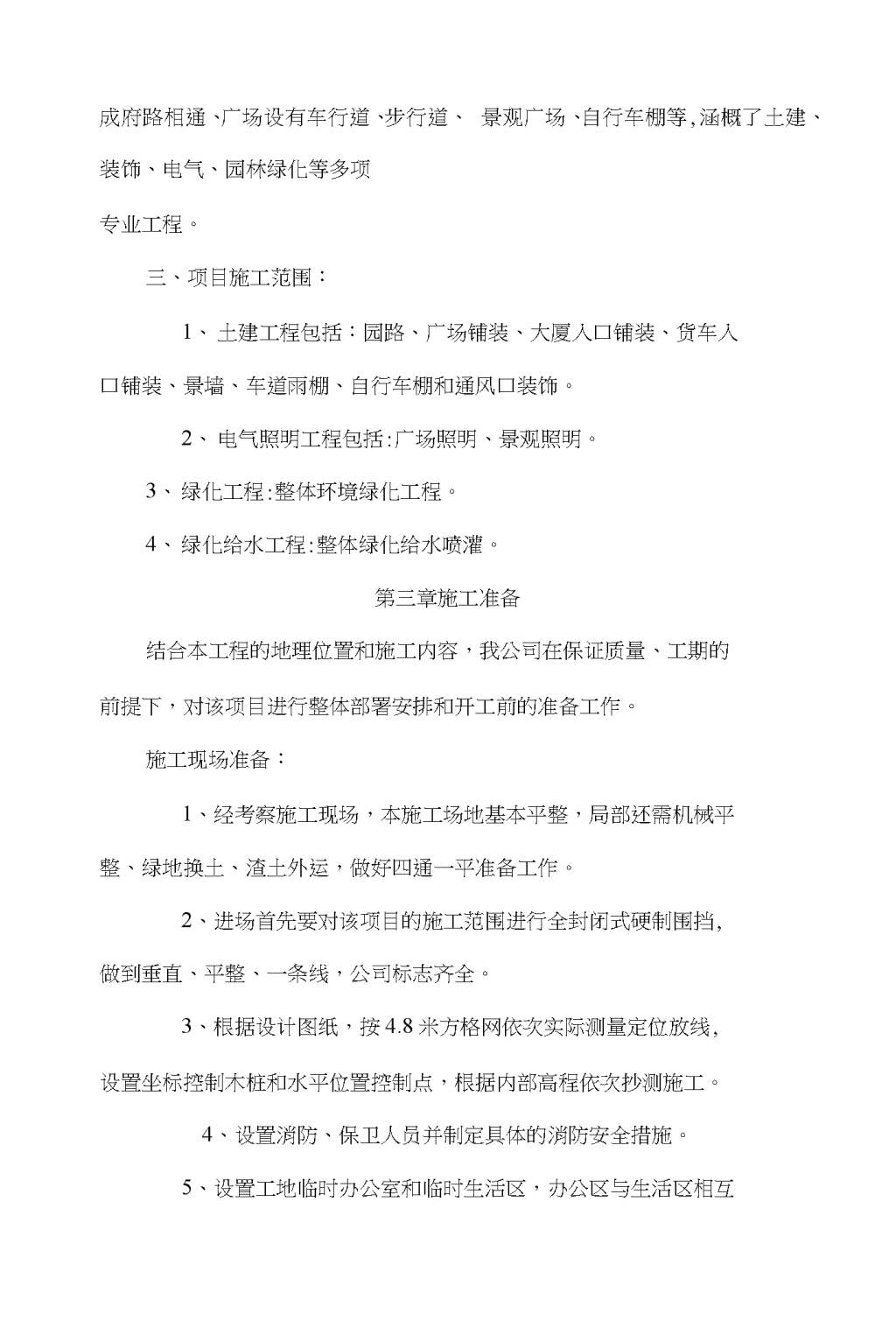

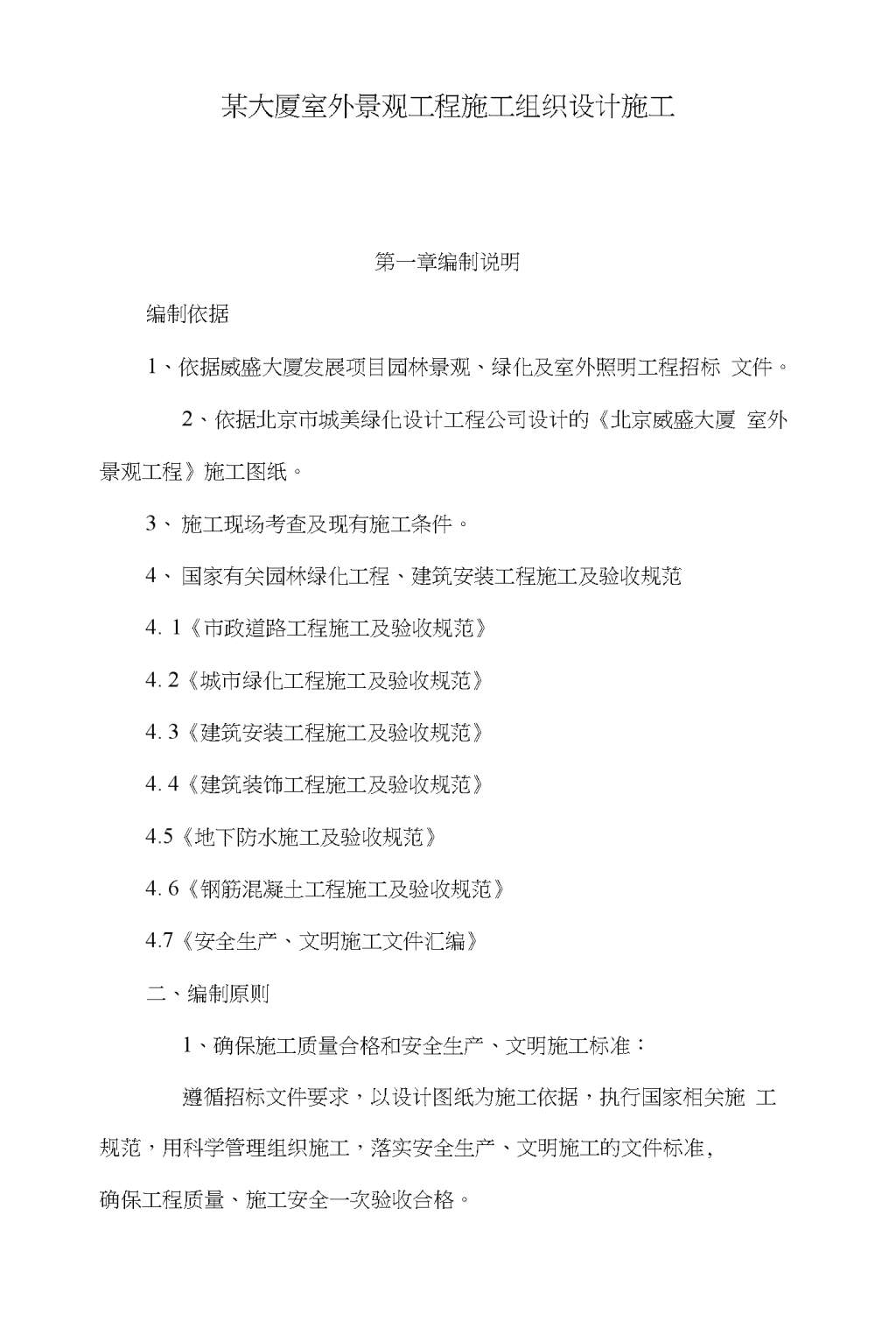

某大厦室外景观工程施工组织设计施工第一章编制说明编制依据1、依据威盛大厦发展项目园林景观、绿化及室外照明工程招标文件。2、依据北京市城美绿化设计工程公司设计的《北京威盛大厦室外景观工程》施工图纸。3、施工现场考查及现有施工条件。4、国家有关园林绿化工程、建筑安装工程施工及验收规范4.1《市政道路工程施工及验收规范》4.2《城市绿化工程施工及验收规范》4.3《建筑安装工程施工及验收规范》4.4《建筑装饰工程施工及验收规范》4.5《地下防水施工及验收规范》4.6《钢筋混凝土工程施工及验收规范》4.7《安全生产、文明施工文件汇编》二、编制原则1、确保施工质量合格和安全生产、文明施工标准：遵循招标文件要求，以设计图纸为施工依据，执行国家相关施工规范，用科学管理组织施工，落实安全生产、文明施工的文件标准,确保工程质量、施工安全一次验收合格。\n2、施工管理与总工期保证标准：依据我公司现有的技术水平、施工管理经验和机械设备配套的能力，科学统筹安排和组织施工，以科学、合理、高效的管理体系,统一控制各施工段之间的协调、配合与施工。3、季节性苗木栽植：最关键的是要做好春季绿化苗木的栽植，为保证苗木的成活率，必须抓住季节性种植时机，公司计划在3月20日至4月10日，整体乔木、灌木栽植草坪播种完成,保证苗木成活率达到100%o第二章工程概况工程简介1、工程名称:威盛大厦室外景观工程2、工程地点:北京海淀区成府路清华科技园区3、建设单位:威盛电子中国有限公司4、设计单位:北京市城美绿化设计工程公司5、计划开工日期：2007年3月10日6、总工期:42日历天二、工程概况：威盛大厦室外景观工程北临谷歌大厦，西临文津大厦,东临清华园科技大厦，南临成府路。总占地面积:3800?,其中绿化面积为:1600?o西南侧设有甬路与\n成府路相通、广场设有车行道、步行道、景观广场、自行车棚等,涵概了土建、装饰、电气、园林绿化等多项专业工程。三、项目施工范围：1、土建工程包括：园路、广场铺装、大厦入口铺装、货车入口铺装、景墙、车道雨棚、自行车棚和通风口装饰。2、电气照明工程包括:广场照明、景观照明。3、绿化工程:整体环境绿化工程。4、绿化给水工程:整体绿化给水喷灌。第三章施工准备结合本工程的地理位置和施工内容，我公司在保证质量、工期的前提下，对该项目进行整体部署安排和开工前的准备工作。施工现场准备：1、经考察施工现场，本施工场地基本平整，局部还需机械平整、绿地换土、渣土外运，做好四通一平准备工作。2、进场首先要对该项目的施工范围进行全封闭式硬制围挡,做到垂直、平整、一条线，公司标志齐全。3、根据设计图纸，按4.8米方格网依次实际测量定位放线,设置坐标控制木桩和水平位置控制点，根据内部高程依次抄测施工。4、设置消防、保卫人员并制定具体的消防安全措施。5、设置工地临时办公室和临时生活区，办公区与生活区相互\n分开。二、施工机械准备本工程的施工工作面比较大，进场后必须采用机械运输;对园\n路、广场基层必须碾压密实，同时做好机械场地平整及种植换土工作。为此对该施工项目所使用机具做岀如下计划安排：机械需用计划表序号设备名称单位数量1JS-2水准仪（及相关计量工具）部22经纬仪部23平板振动机台44蛙式打夯机台45插入式振捣器个4切割机台4大货车辆5工具车辆若干翻斗车辆610装载机辆211剪边机台312水车台213挖掘机台214路面碾压机台2151617\n三、劳动力准备根据该工程项目内容和工程量的比例，要以绿化工程和广场铺装工程、园路工程为主，电气照明积极配合，景观小品类同步制作和加工，按照以上所分类项目组织施工，对施工人员做如下准备:劳动力需用计划表序号工种单位数量备注绿化管理人员人2持证上岗，相关技术经验丰富绿化工人人20其中60%持有初级工资格证书土建管理人员人6持证上岗，相关技术经验丰富瓦工人30施工全过程?工人8施工全过程油漆工人4施工全过程混凝土工人人20施工全过程壮工人20施工全过程10电气照明操作人员人8施工全过程11喷灌给水管理人员人2持证上岗，相关技术经验丰富12喷灌给水操作人员人10施工全过程13材料收发管理人员人4施工全过程14安全、保卫人6施工全过程15电焊工人4施工全过程电气照明管理人员人持证上岗，相关技术经验丰富3合计人147四、材料准备\n该工程所用各种材料及苗木，统一由公司材料主管部门负责供应,材料来源已初步确定，为了确保工程质量，全面符合施工验收规范及质量标准要求，所采用的材料、设备、苗木必须是合格品，并执行以下有关规定：1、主要材料、设备采购合同签订之前，由专业技术人员对生产厂家进行交底，明确图纸说明及做法，所有产品必须附有出厂合格证及检测试验报告及相关资料。2、由项目施工人员根据施工进度计划和施工部位实际情况,对施工项目中的每一道工序施工所需用的材料品种、规格、型号、数量结合预算提出工程量，提前2天报给材料组做好准备。3、设备、材料进入现场后均应由施工员、质检员认真检查其质量标准,填写材料检验记录并向甲方监理单位填报设备、材料报验单。4、园林绿化施工前，按照设计要求提前做好采购工作，采购前必须经甲方、设计、监理、施工四方实地考查确认后方可采购。要做到采购数量与当日种植数量相符，随起苗、随运输、随种植，以减少暴露吋间，降低苗木脱水,提高苗木的成活率。第四章施工部署本工程项目施工条件良好,立体交叉作业施工少，多为平面施工和局部人造条型绿化种植，整体施工范围内均设有园林绿化给水浇灌设施和电气照明设施，所敷设管线属地下埋设。我公司建立了严谨而又周密的组织结构和具体施工部署。一、项目管理组织结构经我公司领导会议决定，推选出最有理论与实践经验相结合、有过\n同类工程项目施工管理经验的人选担任本项目的项目经理，所配备的其他各专业管理人员也同样如此。并且项目班子管理人员都持证上岗，为全面做好本工程项冃的全过程施工打下了强有力的管理基础,详见项目经理部组织结构流程图。二、施工现场平面部署施工现场范围周边要用硬质围挡围护，在大厦北侧设立临时生活区和工地办公室。根据施工流水段的划分，设临时材料堆放范围，以达到合理部署，便于施工组织、缩短工期。详见平面布置图三、施工部署和施工段的划分采用先地下、后地上，绿化种植、广场铺装、园路铺装、景观小品同步进行。考虑到季节性绿化种植,要抓住时机。绿地换土每完成i地块，就要分期分批进行苗木栽植，以提高其季节性苗木栽植的成活率。1、施工部署的划分：1.1第一部署:土方外运、绿化带换土定位放线确定高程土方外运绿化带土方换土1.2第二部署:地下管线敷设平整场地定位放线地下电气照明、绿化给水管线挖方地下电气照明、绿化给水管线敷设回填土管线调试、试运行\n1.3第三部署:铺装结构层、墙体结构及排水沟施工定位放线确定高程铺装层结构、墙体结构及排水沟结构施工1.4第四部署:广场铺装面层、墙体装饰及棚架施工广场定位放线确定高程广场铺装棚架施工1.5第五部署：自行车棚、景观小品、绿化种植等配套设施施工自行车棚基础自行车棚焊接阳光板安装刷面漆地形修整施底肥苗木栽植草坪种植养护管理以上五项部署自开工之日起均遵循同步流水作业施工。方法执行先地下、后地上，先广场、后次路的施工部署，合理组织施工并逐项落实到各分项工程之中。2、分项工程施工段的划分：2.1第一分项工程段①土方外运②绿化带换土2.2第二分项工程段①电气、绿化给水管线挖土方②电气照明、绿化给水管线敷设③管线回填土2.3第三分项工程段\n①广场人行道、车行道铺装②排水沟盖板安装2.4第四分项工程段①车道雨棚②通风口装饰2.5笫五分项工程段自行车棚②座椅③景观小品2.6第六分项工程段①春季苗木栽植②草坪播种③养护管理项目经理部组织结构流程图第五章?施工进度计划及保证措施一、施工进度计划依据施工部署及施工段的划分，采用同步施工作业方法，该工程项目计划总工期为M2日历天，具体施工进度计划安排详见附表：本施工进度计划是按完成招标范围内的所有工程项目编制。\n二、工期保证措施多年来的施工实践，我公司具备了较为丰富的施工经验和雄厚的施工实力，这是良好的先决条件。但是每个具体工程项目都有不相同的工程特性和施工条件，经过对本工程项目的施工进行认真研究分析，考虑各方面的因素，充分估计其施工的实际难度,特制定以下工期保证措施，以确保工期。（一）加强组织、选派专业施工队伍：1.选派精干的人员担任本工程的项冃经理，统一协调指挥现场工作。技术力量和机械设备由公司统一调配。2.选派具有丰富施工经验的技术力量，雄厚的专业班组参加该工程施工,在建设及有关单位的密切配合下对施工进度有较大的促进作用。3.同时，加强对作业队伍的管理工作，加以引导，一旦开工上马，就会有条不紊地开展各项工作，加快施工进度。（二）加强技术管理、编制合理的作业计划：1.在确定工期总目标的前提下，分项目、分工种地编制施工组织设计和方案。根据各自的工作，制定工作计划,并力求施工过程的专业性。2.公司集中力量对该工程的一切问题快速解决，及时调整不合理因素，并对施工班组落实质量、进度奖罚制度，强调管理体制;把施工力量和技术力量控制在统一高度，加快每一个施工班组的施工进度,保证在计划工期内完成任务。3.根据工程进度，结合本工程的实际情况，对特殊工程的技术人员由公司进行统一调配和管理。\n4•工期保证措施：4.1加强组织管理，选派优秀班组。4・2制定科学严密的进度控制计划及日作业计划，达到生产管理目标明确，工作有序，连续性强。4.3加强内部协调工作，使机械、材料严格按计划运转，做到早进场，早布置，早落实。MV4.4严格考核制度:工程进度，工程质量、安全文明生产与班组的经济利益挂钩，奖罚分明，确保工期按计划实施。1.5适当延长工作时间，实行节假日不休息，充分利用夜间交通流量少的有利条件，进行夜间土方运输、平整、挖掘、种植，以加快工程进度,配备必要雨具，做到小雨不停产。1.6严格质量检查，坚持验收制度，做到每道工序一次性符合质量要求,尽量减少返工或修补工作。4.7人员配备合理，以计划总工期为依据，落实周工作计划及旬计划，以此配备人员及确定每个人员每日完成的定额数，并在定额工日所需人员的基础上增加10%,满足劳动力需要。4.8落实进度计划检查制度：以计划总工期为总目标,每周由项目经理组织一次进度检查，加强调度，对每日工作量未达到计划要求的,及时调查研究，分析原因，制定落实措施，调整计划，确保计划工期的实施。4.9技术、材料、计划等准备工作安排必须恰当，确保施工的连续性。4.10确保机械设备的维修保养质量，充分发挥机械作业的工\n作效率。4.11切实做好各工种之间的协调配合工作，计划每周开一次工种协调会（根据工程进展需要），保证施工进度要求。4.12施工队伍进场后，对人力、物力协调配合达到最合理、最科学、最有效。4.13狠抓关键项目（部位），对重点环节由专业技术人员进行施工。施工进度计划表第六章:施工方案及技术措施一、定位放线、高程抄测：开工后第一项工作就是定位放线，高程抄测。我施工方按威盛大厦景观工程设计以大厦建筑东南角为放线原点0,东西方向顺时针方向旋转60度为A轴，逆时针旋转30度为B轴。轴线间距为4.8米建立方格网，做好控制桩，高程以大厦主体结构施工使用高程点引至施工现场的每一单项工程项目，做好定位放线并满足施工需要的标准。1、方格网经有关单位确认后在其原点钉桩并加以保护，以保证控制网的准确性。2、绝对高程引入本工程项目内的原有永久建筑设施或钉桩加以保护，来控制整体工程中的每一分部分项工程，以满足设计图纸要求。5、定位放线，高程抄测完成后必须经甲方、监理、设计验收合格并\n办理相关资料签认手续后方可进入下一道工序的施工。二、土方外运施工方案及技术措施：土方外运全部采用机械作业，边挖除边运输，随挖随外弃。根据设计区域的高程挖至结构层的底部人工配合局部清理，在机械作业过程中，设专人测量高程严格按设计高程进行挖除。由于此施工现场各种管线错宗复杂机械挖土过程中要设专人指挥，对原有井体做好标记。运输车辆要严格采取防尘措施，车体要覆盖，工地岀口安装冲洗轮胎设施，不把泥土带入马路。工地内裸露地面要覆盖并派专人洒水降尘。严格控制机械噪音扰民，避免夜间施工。三、绿化给水施工方案及技术措施:绿化给水采用喷灌给水，水源接自大厦北侧中水给水井。工艺流程放线挖管沟、井位及砌筑井体管道按装试压管沟、回填安装喷头1.1.管道放线严格按图施工,如有管道位置与实际情况不符需调整处，必须经设计同意办理相关手续。1.2•管沟挖宽800mm,深800mm,挖沟宽度应上下一致，井体位置要准确，喷灌控制井共14座,泻水井15座，控制井具体作法见91SB给。泻水井按图纸水施？1泻水井作法。1.3.主管路全部采用PVC管，支管路全部采用32UPVC管。管道连接方式为粘结。喷灌管线在干管三通、弯头处设置混凝土镇墩，快速取水阀采用美国雨鸟RY?32快速取水阀,连接方式采用PE较接，快速\n取水上部安装VB9708阀门箱。1.3.管道安装完成后，进行试压管道压力不小于1.OMPa,试压合格经监理验收进行管沟冋填，冋填时要注意成品保护，管道部位要用特制小木夯夯实。管沟要回填密室严禁出现绿化植物种植完成后管沟处出现下沉现象。1.5.喷头采用美国雨鸟18047VAN型，连接方式采用PE较接。四、步行道花岗岩铺装施工方案及技术措施：1•工艺流程素土夯实铺装碾压石灰粉煤灰砂砾C15素混凝土垫层放线铺装面层1.1.土方挖除外弃后进行素土夯实，土方挖至设计底标高以上，留3-5cm进行人工清理基底，并按图纸中的设计高程控制好标高,基底清至设计底标高上3cm，平整后，进行基底的素土夯实。用蛙式打夯机进行夯实，注意一夯压半夯至少夯实三遍，同吋注意土的干湿情况及时调整处理,碾压机压实遍数不少于八遍，如有橡皮土要及时的进行换土，使夯实土的密度达到图纸的设计要求。并按施工规范管理规程的要求取样进行干密度试验。取土时要严格按取土要求进行取土。取土耍用环刀取土。报送实验室做干密度试验。标高耍符合设计要求和规范规定。1・2•素土夯实完成后铺装200厚石灰粉煤灰砂砾，石灰粉煤灰砂砾摊铺前，进行必要的检测如实际含水量，松干质量密度,拌合均匀度，如含水量低于最佳含水量2%以上时，工地需增补洒水，如有\n粗细颗粒分离现象，摊铺前要进行补拌，使其均匀进行摊铺。将含水量适当、拌合均匀的石灰粉煤灰砂砾按设计断面和松铺厚度均匀的摊铺，以确定松铺系数。摊铺时混合料的含水量宜高于最佳含水量0.5〜1.0%以补偿摊铺及碾压过程中的水份损失。混合料经摊铺、整形后，立即在全宽范围内进行碾压。碾压以60^70m/min速度，每次重轮重叠1/2〜1/3轮宽，随后及时检查平整度、高程，修整后继续碾压至规定的压实度。主要控制点用振动压路机和三轮压路机及时对摊铺后的混合料进行压实,在压实过程中如有弹簧、松散、起皮等现象，应及时翻开重新拌合或用其它方法处理,使其达到质量要求。石灰粉煤灰砂砾在养护期间要保持一定的湿度，不要过湿或忽干忽湿。养护方法采用洒水。每次洒水后，用两轮压路机将表层压实，初期禁止重型车辆通行。石灰粉煤灰砂砾要符合图纸和有关规范要求，各项材料用量控制准确，混合料拌和均匀,未消解生石灰剔除。碾压达到要求密实度，养护符合有关规范要求。外观平整密实、无坑洼，施工接茬平整。1.3.石灰粉煤灰砂砾各项指标达到耍求后，进行150厚C15混凝土垫层施工。C15混凝土采用商品混凝土，混凝土垫层由大厦主体向四周依次浇筑,垫层沿道路纵向每隔4米做伸缩缝，当宽度大于5米时沿中心线做缝。伸缩缝宽度为25mmo振捣机具采用平板振捣器，振捣要密实平整，标高符合设计要求。浇筑时要用木杠或铝合金杠尺刮平,混凝土的厚度偏差不得大于±\n10mm,标高控制在±5mm之内，用木抹子抹平。1.4.放线:根据竖向布置图和放线图进行放线，并根据实际情况调整，如有较大的与图纸不符的情况要及时与设计单位进行联系,以便尽快做出合理的变动，确保工程及时顺利进展。定点放线以设计提供的标准点或固定建筑物为依据。定点放线应符合图纸设计要求,位置要明确，标记要明显。定点放线后应由设计或有关人员验点，合格后方可施工。放线时要连同高程引入每个施工人行道的施工范围内。园路与人行主路要按规范要求，测出中心控制桩，每10m钉一控制桩，对于弧形路根据半径的大小加密控制桩的数量，控制桩以上标明位置与高程,并做好每个桩的测量记录。1-5.铺装面层。铺装前一定耍将混凝土垫层表面清理干净，没有杂物和杂土,然后进行面层的铺装。铺装石材的规格品种到现场后严格进行验收,规格准确，颜色一致。做到规格不合格不用，颜色不一致不用。铺装图案要严格按设计图案进行铺装，铺装图案主要分为条形铺装和花样铺装两大类，铺装用的干硬性水泥砂浆要用搅拌机拌合均匀，用翻斗车或手推车运至施工地点，严禁进行人工现场搅拌，水泥和砂子的比例一定要符合图纸要求，铺装时的高程以道牙和中心控制桩上标明的高程为铺装面的高程点，拉通线来铺砌块砖面层。铺装时先要排砖，铺砌要从高点向低点或从低点向高点进行铺砌，砌块砖面层应高于高程控制线3毫米左右，然后用橡皮锤敲打，使面层表面平整，缝隙大小均匀。铺装完一个施场所后要及时的进行扫缝。以免因人踩或车轧而\n成活砖,使结合度和缝隙的大小达不到质量标准。铺装时每个技工要有一把靠尺板来进行控制表面平整度。五、车行道铺装施工方案及技术措施：车行道铺装方法与人行道铺装方法相同，只不过是车行道混凝土垫层为200厚,人行道混凝土垫层为150厚。车行道石材厚度为50mm,地下车库入口和环形车道为条形铺装。而人行道石材厚度为30mm或20mmo车行道含5米宽的消防通道，消防通道基础采用C30混凝土。大厦东侧货车通道处铺装石材厚度为80mm。铺装层结构如下图所示:？六、装饰石凳施工方案及技术措施：1、广场石凳总计七个，石凳尺寸为1000mm*1000mm,高450mm,造型新颖，面层装饰50mm厚花岗岩饰面砖，结构成型为四周120砖砌筑，顶板780mm*780mm*50mm钢筋混凝土预制板。2、四周120墙体砌筑时，采用MU10页岩砖,M10水泥砂浆砌筑,墙体砌筑要灰浆饱满，砖体湿润。3、顶部钢筋混凝土预制盖板安装要牢固，几何尺寸符合设计要求。4、面层材料要经设计、甲方、监理认可后方能使用，粘贴用1:1水泥砂浆加适量建筑胶粘贴。5、成型效果表面洁净，横、竖缝均匀,无污染，阴、阳角方正,棱角齐全,符合设计要求及其它要求。\n七、景墙施工方案及技术措施:景墙主要包括围墙和特色矮墙。1、围墙位于大厦地下停车场西侧，墙体由钢筋混凝土柱和砖砌连续墙及方钢铁艺组成。墙柱中心至中心3200mm,墙体装饰完成后宽300mmo1.1・施工工艺流程定位放线挖槽、素土夯实钢筋混凝土柱基础、连续墙基础钢筋混凝土柱钢筋绑扎安装砌筑墙体、支柱模、浇筑柱体混凝土制作安装铁艺墙体装饰、铁艺油漆、灯具安装。1・2•施工方法1.2.1.施工技术人员按图放好围墙线后，经甲方、设计、监理验线后方可进行下道工序。1.2.2.挖槽要严格按已撒好施工线开挖不得超挖少挖，基础均应挖至密实均匀土层，如遇到杂填土要按相关要求进行处理。相关单位验槽后进行素土夯实，用蛙式打夯机进行夯实,注意一夯压半夯至少夯实-:遍，同时注意土的干湿情况及时调整处理。1.2.3.钢筋混凝土柱基础为C20混凝土基础，浇筑混凝土要振捣密实，表面平整。连续墙基础为3:7灰土基础，灰土所使用的土为粉质粘土。灰土所使用的土料、石灰材料及土料与石灰的配合比符合设计要求，土料要进行过筛,粒径不能大于15mm,按设计灰土的体积比分两次拌和均匀，平铺，虚铺厚度不能大于200mm,进行夯实，灰土的含水量不能超过17%,检查方法手握成团，落地开花，夯实不少于3遍。夯实后的灰土进行二遍整修，拉线进\n行平整,平整后进行二次夯实，夯实后的灰土表面平整度应符合施工规范的耍求。1.2.4.墙体钢筋柱主筋为4根HRB33512钢筋，箍筋为HPB2356每150mm—道。钢筋的品种及规格要符合设计要求，数量准确绑扎牢固，同时在柱两侧绑扎按装好焊接铁艺用预埋铁，预埋铁安装位置及数量要符合设计要求。1.2.5.墙体采用MU100页岩砖、M50水泥砂浆，墙体240mm厚，墙体砌筑要砂浆饱满，横平竖直,焊接铁艺用预埋铁要位置数量准确，并按设计预留好排水孔。墙体与钢筋混凝土柱处要按规定留置马牙茬，墙体砌筑完成后用覆膜木夹板支模，支模前要清净柱内杂物和落地灰,柱模组装如图所示。柱模完成后耍认真检查柱的几何尺寸是否符合设计耍求，照明穿线管是否预留安装准确。混凝土采用C20商品混凝土，混凝土振捣要密实均匀，选用具有振捣经验的振捣人员进行振捣，遵循“紧插慢拔”的方法。混凝土达到强度拆模后要及时进行浇水养护，达到设计混凝土强度要求。1.2.6.墙体铁艺由具有专业资质安装人员进行安装制作，铁艺材料要符合设计要求利具备产品合格证明，图案严格按图施工，结构焊接牢固可靠，美观大方。1.2.7.墙体铁艺油漆为黑色喷漆，喷漆选派具有经验丰富的专业施工人员进行操作，喷漆要求色泽光洁，美观大方。喷漆顺序要求先难后易，先上后下，同时对其它饰面釆取成品保护措施。柱体和墙体饰面为600min*300mm和50Omni*25Omm暖灰色荔枝\n面花岗，采用1：1加适量建筑胶粘贴,石材粘贴应牢固平整。符合设计要求和规范规定。灯具按指定灯具进行安装，安装选派专业人员，安装前详细了解产品的性能和技术参数,做到使用安全美观。2、特色矮墙位于大厦的西北角车库入口雨棚的北侧，墙面顶部至室外地坪600mm高，墙体装饰完成后400mm宽。墙体结构为C20混凝土。饰面材料为300mm*300mm*30mm江西绿荔枝面花岗岩。1.1.1艺流程定位放线支模浇筑混凝土饰面安装1.1.1.施工技术人员按图放好墙线后，经甲方、设计、监理验线后方可进行下道工序。1.1.2.墙体双面支模部分模板采用多夹板模板现场组拼模板支撑采用483.5钢管，横楞50mm*100mm方木内夹顶杆及穿墙螺栓。如下图所示：1.1.3.浇筑混凝土前模板要浇水湿润，模板内清理干净，混凝土振捣密实，拆模后及时浇水养护。1.1.4.面层饰面安装同围墙饰面安装方法相同。八、自行车棚施工方案及技术措施:1、施工工艺流程定位放线一-柱基钢筋绑扎-一柱基模板一-预埋铁件安装—混凝土浇筑—钢结构柱安装—钢结构梁安装—阳光板安装一-地面面层铺装一-油漆装饰\n1.1钢结构车棚所使用的钢材规格有，柱DN80nim镀锌钢管，標条为70nini*50nini*3mm方钢管，顶板为阳光板，以上材料进场必须是合格品，并有厂家的检验报告，出厂合格证。1.2.柱基础采用钢筋混凝土浇筑，位于地下室顶板基础为钢筋混凝土条形基础，配筋双层双向为10@200,位于室外地面基础为钢筋混凝土独立基础，底板配筋为10@200,柱主筋为812,篩筋为8@150,保护层厚度柱30mm,混凝土强度等级为C20。钢筋进厂必须有岀厂合格证和检验报告，混凝土采用商品混凝土，浇筑时必须振捣密实,无蜂窝麻面等质量问题。1.3.根据设计图纸节点做法与施工规范的要求，下料的长度要准确，焊接处焊?高度不得小于6mm,并打磨平整，个别方钢需经调直处理,以满足成型要求。1.4.、自行车棚钢柱与基础连接是采用钢柱与柱基础预埋件焊接,钢柱焊接成整体排架以保证自行车棚的支撑稳固性。1・5•阳光板安装阳光板的规格尺寸要按车棚结构標条分格安装。固定阳光板是用60宽3mni厚扁钢压条，©6螺栓间距30mm固定，要求压条接口必须焊接以防变形造成漏水。边角及顶部压条固定好后要在压条侧面用密封胶封严，特别是阳光板接口处，以防变形漏雨造成质量问题。地面铺装是20mm厚花岗岩条形铺装。「、电气照明工程施工工艺及技术措施：本工程景观照明所采用灯具为庭院灯、草坪灯和壁灯。\n1、施工要求1.1本工程分为七个配电区域，每个区域的供电范围约为250??300M1.2各区域设一个落地或XL51低压配电柜,对木区域内的各类灯具提供电源。1.3本工程由配电柜附近变电所引来380V/220V电缆，埋地后引进到AP柜中，同时控制信号管线返回门卫室。1・4所有回路灯具均为三相电,所有灯具回路均设漏电保护装置。1.5本工程回路均釆用交联电力电缆,所有线路均直埋铺设，穿过路面时均用钢管进行保护。1.6外管线埋深为0.8M,如遇到其他设备管线注意保持0.5M间距.1.7灯具接线盒原则采用120盒，若进出线困难可适当增大接线盒的规格。1.8控制A:配电柜内所有回路均设交流接触器，并引出控制管线,AF012AF05控制管线均单独铺设。B:AF05?AF07控制管线采用串联方式，控制管线由AP6出发进入APT柜，并与AP7控制管线汇合共同接至门卫室。1・9接地A:本工程设重复接地，各配电柜均由扁钢引出到柜侧3M外\n做重复接地，接地电阻不大于4欧。B:各灯具外壳及人可触及导电部位均应与PE1线可靠焊接。C:室外灯具采用TT系统，从电源引来LI、L2、L3、N四根线,AL、AP柜中每个出线回路第一点做一接地极,材料为2500mm长,①50的镀锌管由接地极引出FE1线，并与其他外壳或金属杆可靠连接。2、施工方法本工程由专业人员进行施工，与土建、绿化人员配合，在安装之前先由专业人员与供货单位共同确定灯具结构后,再进行安装。本工程安装时，由供货商提供安装基础图并负责指导安装，确保工程的施工质量。具体耍求是：2.1电缆的耐压试验结果符合国家规定，粘性油浸纸绝缘电缆泄露的三相不平衡系数不大于2。2.2电缆严禁有绞拧、压扁、护层断裂和表面严重划伤等缺陷。1.3电缆终端头和电缆接头的制作安装必须符合下列规定：A:封闭严密，填料灌注饱满，无气泡，无渗油现象，芯线连接紧密，绝缘带包扎严密，防潮涂料涂刷均匀，封口表面光滑，无砂眼和裂纹。B:交联聚乙烯电缆头的半导体带，屏蔽带包缠不超越应力锥中间最大处,锥体坡度均匀，表面光滑。C:电缆头安装，固定可靠，顺序正确，直埋电缆接头保护措施完整，标志准确清晰。3、配电箱安装要求：\n1.1位置准确，部件齐全,箱体开口合适，朝上整齐,暗式配电箱箱盖紧贴墙面，零线无钱接现象。1.2器具及其支架牢固端止，位置止确，灯具及其控制开关工作止堂中O3.3导线与器具连接牢固紧密，不伤芯线,压板连接时压紧无松动。螺栓连接时，在同一端子上导线不超过两根，防松垫圈等配件齐全。十-•、绿化工程施工方案及技术措施：（一）施工流程图：（二）施工方法1、设立分项施工班组，明确职责：1.1绿地换土是施工进入施工现场首先要做的第一件工作:根据施工图纸进行放样，观察现状土质情况，在确保苗木成活率的前提下,确定是否有换土的必要，该工序主要采用人工换土，该班组主要工种为普工。施工中放样正确、严格把关土质的状况是苗木成活率的关键。施工顺序:施工准备测量放样更换土方覆土自查验收进入下一道工序1.2苗木栽植自地型土方堆积到设计标高，确定苗木品种、数量、位置，抓住春季栽植时机，争取在4月10日前完成乔木栽植。苗木栽植为本工程施工过程中关键的工序，该工序的快慢以及工程质量的好坏直接影响本工程的质量目标和施工进度。该班组主要工种为:绿化工、技师、普工，施工中关键是挖树池、栽植浇水和栽前修剪。\n1.3苗木养护管理施工班组:根据“三分种，七分管”的原则，本工程施工过程中，我们专门成立苗木养护管理组，对新栽植的苗木进行全日制的追踪养护管理，确保苗木成活率100%。在竣工验收后，继续进行为期壹年的养护管理。2、苗木栽植方法：1.1坐标方格网控制苗木位置准确：根据植物配置的疏密度，先按一定的比例在设计图及现场分别打好方格，在图上用尺量出树木在某方格的纵横尺寸，再按此位置用皮尺量出现场相应的方格内的点。1.2苗木准备苗木的选择,除了根据设计提出对规格和树形的要求外，我们将注意选择长势健旺、无病虫害、无机械损伤、树形端正、根须发达的苗木;而且最好是在育苗期内经过翻栽，根系集中在树蒐的苗木。育苗期中没经过翻栽留床老苗不予使用。苗木选定后，将挂牌或在根基部位划出明显标记，以免挖错。起苗时间和栽植时间紧密配合,做到随起随栽。起苗时,常绿苗带有完整的根团土球，土球的大小按树木胸径10倍左右确定。对于特别难成活的树种要考虑加大土球，裸根苗木若运输距离比较远,将在根菟里填塞湿草，或在外包塑料薄膜保温，以免根系失水过多，影响栽植成活率。为了减少树苗水份蒸腾，提高移栽成活率，掘苗后,装车前进行粗略修剪，运输过程中喷施水份。1.3挖种植穴在挖苗木之前，确定种植点，以中心沿四周向下挖穴，种植穴\n的大小依土球规格及根系情况而定。带土球的应比土球大16〜20?,栽裸根苗的穴应保证根系充分舒展，穴的深度一般比土球高度稍深些(10~12?),穴的形状一般为圆形，保证上下口径大小一致。种植穴挖好后，将在穴中填些表土，如果坑内土质差或瓦砾多,则进行清除瓦砾垃圾，更换新土。如果种植土太贫瘠，我们将在穴底垫一层基肥。基肥保证是经过充分腐熟的有机肥，如堆肥、厩肥等。基肥上还将铺一层土壤。厚度5?以上。树木种植土层厚度将按照下表规定栽种种类乔木(?)灌木(?)草坪、植被(?)深根浅根大小一般种植1201006040301.定植方法3.1在定植前的养护管理苗木必须经过修剪，减少水分的散发，树势平衡以保证树木成活。修剪时其修剪量依不同树种要求而有所不同，一般对常绿树及用于植篱的灌木不多剪，只剪去枯病枝、受伤枝。对于花灌木及生长的枝条可剪枝l/3-l/2o灌木的修剪保持其自然树形，短截时保持外低内高。树木定植之前，对根系进行适当修剪，主要是将断根、劈裂根、病虫根和过长的根剪去。修剪时剪口保证平而光滑，并及时涂抹防腐剂以防过分蒸发、干旱及病虫危害。3.2定植后的养护管理\n树木定植后立即浇上第一遍水，使泥土充分吸收水分,根系与土紧密结合，以利根系发育。树木定植后，每株每次浇灌水量符合技术规程的有关规定。对于规格偏大的苗木，特别是较大规格的树木，我们将进行跟踪养护管理。序号工作内容技术关键解决措施1起掘、包扎起掘时间完毕、包扎质量修剪、疏枝等起掘苗必须符合设计要求时间：落叶树应在发芽前或落叶后，常绿树应在春季解冻后或发牙刖苗木土球必须应符合要求包扎:应根据树种规格、土壤等选定2保护装运按规范操作不破损土球根系苗木检验覆盖、防晒、防雨植物抗役应作到轻抬、轻御、轻装,应保证土球不破坏、保护完好乔木装运根部必须放在车头部,树冠斜向车尾应清点树种及数量、检查规格质量、到现场后及时验收运输时覆以蓬布，防晒、防雨、防风等从外地引入树木，必须办好检役手续4、树木种植技术要求：\n序号工作内容技术关键解决措施1苗木质量检查苗木品种、数量、规格应符合设计要求检查苗木质量和起苗、包扎、装运质量乔木和大灌到场后，应逐清点，小灌木随机抽样检验苗木的规格、树干、树冠、包扎到质量是否达标。有无病虫害，苗木应健壮苗木的根系、土球应符合要求，根系发达，无病虫害2整枝修剪修剪残枝在装运中损伤的树枝、树根全部要修剪由于运输失水再予以轻放修剪3药剂处理愈伤处理喷蒸腾抑制剂喷生根素上一步整理的伤口喷愈合剂树冠、树干再次喷蒸腾剂根系喷生根素促进根系发育4\n整枝修剪修前残枝、伤根和再抽在装运中损伤的树枝、树根全部要修剪；同时由于运输失水再予以轻度抽稀修剪5药剂处理愈伤处理喷蒸腾抑制剂喷生根素上一步整理的伤口喷愈合剂树冠、树干再次喷蒸腾抑制剂根系喷生根素促进根系发育6栽植随挖、随运、随种、随养树穴大于土球、根盘舒展覆土塞实树木定向准确保证不伤土球和根系栽植与前面的起苗、装运以及以后的养护要密切衔接，做到随挖、随运、随种、随养，若不能及时种植，应采取保护措施，如覆盖、假植等,绝对不能曝晒或失水，土球不能淋雨或水中浸泡在栽植工程中，若遇气温突升、突降或遇大风、大雨等特殊情况,应暂停种植,并采取临时保护措施树木的根盘、土球直径至少比树穴小40?使根盘能充分舒展，高\n地植穴稍深、低地可稍浅，一般种植深度保证土壤下沉后，根颈与土表等高栽植时应剪去树冠绑扎绳，寻找起苗做好的主观赏面标记，使其面向主要视线带土球栽植在扶正时宜移动土球，忌摇动树干；土球经初步覆土塞实后可将土球包扎物自下而上小心解除，若泥球有松碎时,下压的⑥栽植深度包扎物可剪断，不宜取岀；随后继续填土，分层捣实,待渗透后继续填土至与地面持平时，再浇第二次水，待不再向下渗透为度⑥裸根树木的栽植:应先将树木放在栽植树穴内，扶正定好方位后，按根盘情况先填以适当厚度的栽植土，将根系舒展，均匀填土，稍作上下抖动使根与土密接，然后继续边填土边捣实，待与地面持平时,浇水直到下再向下渗透为度7复水培土作水穴三日内复水一次栽植后，应沿栽植槽的外缘做好水穴,高度约为10-20?左右，以便灌溉,防止水土流失栽植后，应在三H内再复水一次，复水后若发现泥土下沉应在根标补充栽培土。乔木固定打桩方法正确能有效稳固树木不受伤害③绑扎不伤树皮行列式种植的苗木应打桩\n孤植树乔木用草绳绕杆、打扁担桩或十字桩打桩时间应在栽植浇透水埋土沉实后，以防“吊桩”打入土中的桩深度应1米以上才能够稳固，用8号铅丝或三角皮带缚绑扎,用铅丝缚扎时靠近树干部分要垫软质衬层（如棕皮等）或把铅丝穿入一段橡皮（塑料）水管，以保护树皮不受伤害5、草坪满铺的主要技术措施序号工作内容技术关键解决措施1选苗品种纯正、无杂草和病虫害生长茁壮，不老化、徒长选草种方法:一看、二检、三量忌选生长旺盛但上部草茎过长徒长草块2土壤改良增加土壤有机质及通气空隙降低PH值有机肥施放按5?/?,增加土壤肥力，保证“草根土层”和草根基层的土壤理化性状，其中有机质含量2%,总空隙度5%施工本公司配置的土壤酸化剂，保持PII值6-7.5\n土壤消毒喷施除草剂喷施除草机时要适当除草剂药效过后应犁耕结合翻土消毒土壤在翻土前，喷除草剂，但必须选择无风的晴天喷，若杂草过多应多次喷杀全面涤翻土壤约25?必须在除草剂药放后进行深翻后进行土壤消毒，以杀灭病菌和害虫4精耕细作平夯、疏松、无杂草硬砾大小含量应在规定范围内用六齿耙细耙清除砖、挖、砾石、草根等植物平夯后土表颗粒精度1?,含量10%平夯后无凹凸不平5起草及运输草卷整齐，厚度均匀放置合理，防止干燥运输途中遮盖起草前进行充分灌水，使土壤松软，便于起草机工作草卷要求随起、随运、随铺，如果不能作到应放置阴凉、通风处,\n稍喷一些水防高燥\n长途运输要盖上草帘等遮盖物，以防阳光曝晒6铺植铺植前喷灌水草块大小均匀满铺间距合理浇透水、压平整喷植前喷灌土壤要求保证“草根土层”和草根基层的土壤理化性状草卷铺直，不留间隙苗木栽植后，如发现有树干四周泥土下沉或开裂，及时加土填平踩实。此外，我们将加强扶直歪斜树木，进行封堰等管理措施。（三）苗木种植保活技术措施：1、长青松的种植：1.1长青松的土球按相关规格耍求，保证土球包装绑紧、土球不松散。1・2定植后做好支撑。1.3浇三遍透水，第一遍于定植后浇，隔3天后浇第二遍水，再隔6天后浇第三遍水。1・4入冬前连浇三次冻水后封堰。雪松、华山松、白皮松搭设风挡。1.5第二年春初适当时期，拆除风挡，连浇三遍春水。1・6喷洒农药防虫害。\n2、落叶乔木的种植1.1根据所植苗木的规格，挖掘不同尺寸的坑穴。1.2种植土不符合设计要求做客土施工。2.3按相关规格打包装土球。2.4定植前适当进行树冠修剪，不宜做短截的如银杏、玉兰等适当疏枝，保持树形美观。2.5连浇三遍透水。2.6春初的树杆1米以下刷白，打药防虫害。3、花灌木的种植。3.1定植后及时浇透水3.2对正值花季的苗木进行一般修剪、疏枝，对其他春、夏季开花的苗木进行强剪。3.3秋末、春初适量喷洒农药和浇透水。2.4第二年开花落叶后及时修剪，保证冠形美观。4、草坪的种植3.1按标准翻筛土地。4.2适当施肥，提前浇水。4.3栽后碾轧压实，连压三遍4.4入冬后，浇透水。4.5春初浇水后喷打农药。（四）绿化工程的后期管理：\n我们会通过适当增加保障措施和科技手段的运用以及苗木损耗等方面的技术措施来确保工程质量和绿地的景观效果。1、绿化工程的养护与管理养护与管理是一项经常性的工作，即一年四季均要进行，又是一项无尽无休的长期性工作，但施工后头几个月养护管理尤为重耍。它直接关系着苗木的成活率情况。为了使所栽植的各种园林植物不仅能成活、生长，且而能长得更好、更美，就必须根据这些植物的生物学特性，了解其生长发育规律,并结合当地的具体生态条件，制定一套符合实情的科学的养护措施，这样方能收到锦上添花之效果。2、苗木管理时我们将注意做到：病虫灾害的预防苗木种植后，每月定期喷广普性杀虫药一次，发现病虫害苗头,及时对症喷药。自然灾害的预防a:夏季是高温季节，我们将对常绿苗木进行遮荫并做好修剪工作；b:冬季做好防寒工作，如培土、草绳绑扎等；c:如发生久旱不雨的天气，派专人做好抗旱工作。宣传教育a:各路口做好爱护绿化的宣传牌子；b:劝导儿童不要随便摇动小树\nC：防止在绿地上面倒污水。选择生长健壮、无枯黄叶、姿态优美、符合设计耍求的苗木进行种植，并在种植前接受业主与监理的验收认可。具体措施如下:a:定期检查所有苗木设施是否正常,发现问题及时纠正；b:按时检查养护设备的性能状况，保证其正常操作；C：乔木管理:按《中国园林乔木造园林技术》管理和养护。灌水和排水：a:灌水大致分为三个时期保活水:在新植株定植后必须灌足大量水分，加速根系与土壤的结合,促成根系生长，促成成活。生长水:如夏季久旱无雨更应勤灌。冬水:灌足冬水使土壤有充分的贮备水,翌年干旱时也不至受旱。b:灌水方法:可分为沟灌、盘灌、喷灌、滴灌。C：排水:夏季高温多雨，排水工作主要在这一季节。排水方法有：利用自然坡度排水和明沟排水。施肥栽植的各种苗木，将长期从一个固定点吸收养料，即使原来肥力很高，肥力也会逐年消耗减少，因此应不断增加土壤肥力，确保所栽植株旺盛牛.长。施肥方法：环状沟施肥法\n放射状开沟放肥法穴肥法全面施肥法根据不同的实际情况，可分别采用。中耕除草3：中耕宜在晴天或雨后2-3天进行，土壤含水量占50%-60%时最好。中耕次数，花灌木一年内至少1-2次。夏季中耕时结合除草一举两得,宜浅;秋后中耕宜深些,且可结合施肥进行。b:除草，一般用手拔除或用木铲，锄头除草，结合中耕也可除去杂草，用化学除草剂除草方便,经济、除净率高。整形与修剪整形与修剪是园林植物栽培过程中一项十分重要的养护管理措施。8：整形修剪的方法人工式修剪自然式修剪自然和人工混合式修剪b:整形修剪的时期园林树木的整形修剪常年可进行,如结合抹芽、摘心、枝等。但大规模整形修剪在休眠期进行较好以免伤流过多，影响伤势。\n防寒，某些园林植物在早春苗木萌芽后，为防止遭受晚霜之害，而使植物枯萎。具体保护措施如下：a:栽培管理，增强树木抗寒能力b:灌木与春灌c:保护根劲和根系绿化植物病虫害及防治绿化植物在生长发育过程中，时常遭到多种病虫害，轻者造成生长不良，重者植株死亡。有效地保护观赏植物，使其减轻或免遭各种病虫害，是园林绿化工作者的重要任务之一第七章质量保证体系及措施确保工程质量目标木工程所有分项均要达到优良。1.针对本工程的具体情况，项目经理部设立工程质量保证体系，由项目经理代表公司履行对业主的工程承包合同，推行质量方针,实现工程质量目标；负责主持“项目质量计划”的编制和修改工作,项目质量包括质量目标计划、质量指标计划和质量措施计划,根据本工程项目的具体情况，抓住对工程质量和工作质量影响较大的问题,制订本工程的各项技术经济指标,制定切实可行的保证和改进质量措施,解决有针对性的质量问题和技术难度大、精度耍求高、工序复杂的关键项目以及施工中的质量通病。2.建立和完善项目的组织机构，明确人员职责。由技术负责人\n负责项目质量保证体系的建立和运行;统筹项目质量计划及有关工作的安排，开展质量教育，保证公司的各项制度正常进行。项目经理和项冃技术负责人选经公司经理批准后，由公司任命。本公司成立项冃部,项目经理常驻工地现场，对工程全面负责。3•项目部配备质量检查员，同时建立质量管理责任制，对影响质量的管理、操作和验证工作的所有人员，明确规定其职责、权限和相互关系，
